QJ型多級高揚程大流量不銹鋼潛水泵產品概述

揚子江QJ型井用潛水泵是從深井中提取地下水的成套機具，廣泛應用于農田灌溉、工礦企業的供排水及高原、山區的畜用水。QJR型井用熱水潛水泵，采用特殊材質和結構，用于提取地下熱水。另外本公司根據用戶需要生產海水、礦山等特殊場合用潛水泵。該潛水泵主機由QJ型潛水泵和YQS型潛水泵機組成。潛入水下工作，具有結構緊湊、體積小、重量輕、安裝、使用、維護方便，運輸安全可靠、節約能源等優點。

QJ型多級高揚程大流量不銹鋼潛水泵使用條件

1、電源：三相交流電，電壓380伏，頻率50赫茲。

2、水源

(1)水溫 a:QJ型≤20℃ b: QJ型≤20℃

(2)水中含沙量(重量比)不得超過0.01%，氯離子不得超過400毫克/升。

(3)PH=6.5∽8.5

QJ型多級高揚程大流量不銹鋼潛水泵技術數據

150QJ(R)10-150

150 適用小井徑150毫米：

QJ(R) 型號特征：井用潛水電泵(熱水)

10 額定流量：10立方米/小時

150/ 額定揚程：150米

潛水泵結構特點

QJ型潛水泵由多級離心式葉輪分段串聯組成。泵級間由扁拉筋或螺栓連接，每段之間由橡膠(或銅)軸承支撐，泵的頂端沒有逆止閥。YQS型潛水電機為密閉充水式三相異步電機，繞組采用耐水連續密封結構，導軸承和推力軸承均為水潤滑軸承;電機上部安裝有防砂機構，阻止泥沙進入電機內控。

成套供應范圍

1、主機：潛水泵和潛水電機。

2、管路：輸水管、彎管、橡膠墊、安裝夾板等。

3、電纜：電纜和電纜接頭材料。

4、起動和保護裝置。

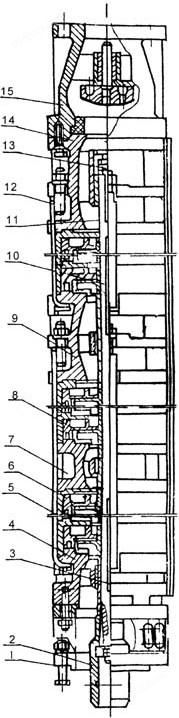

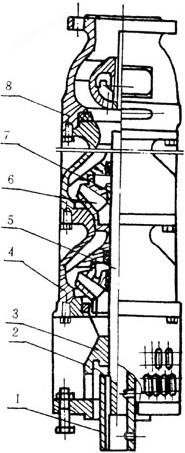

潛水泵結構圖

潛水泵結構說明

1、QJ型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。

2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。

3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。

4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。

6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。

7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。

8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。

潛水泵用途

QJ型井用潛水泵是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。

潛水泵型號意義

潛水泵技術選型參數表

潛水泵安裝啟動運行：

1、QJ型深井潛水泵安裝前的檢查與準備

(1)檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量以及靜水位、動水位、涌水量和水質條件等，若不符合使用條件必須采取相應措施，否則不能將泵下井。

(2)檢查供電設備及供電線路能否保證電泵正常運行。

(3)電源電壓和頻率是否符合使用條件。

(4)熟悉安裝使用說明書，對新鉆的水井必須進行洗井，清除水中泥砂后，方能安裝QJ型潛水電泵。

(5)檢查電氣線路，控制和保護裝置是否合理安全可靠。

(6)準備好各種安裝使用工具，豎立三角架和吊鏈(或其它吊裝工具)要安全、可靠、使用方便。

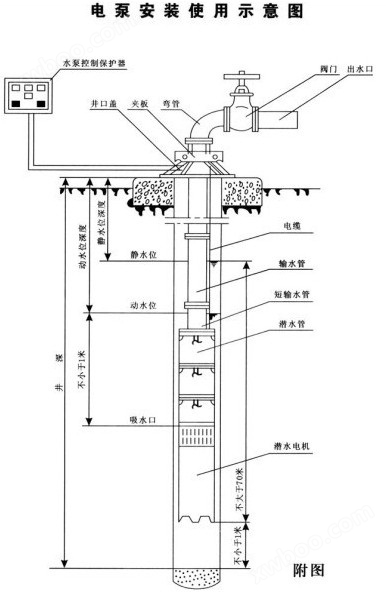

2、QJ型深井潛水泵安裝

(1)機泵一體卸下濾水網，然后打開注水和放氣孔螺栓往電機內腔注滿潔凈的清水，一定確保注滿，防止假滿。并檢查電機各部是否漏水。發現漏水根據部位應調正膠墊上緊螺栓。

(2)仔細檢查電纜和接頭有無碰傷或損壞，發現問題及時包孔。

(3)用500伏兆歐表測定繞阻的絕緣電阻不低于l50兆歐。

(4)安裝好保護開關和起動設備，并檢查電機內水是否灌滿然后上緊注水、放氣孔螺栓，然后上好護線板、濾水網準備安裝下井。

(5)在深井泵的出水口安裝短輸水管一節，并用夾板夾住吊起落入井中，使夾板座落井臺上。

(6)再用一付夾板夾住另一節輸水管，然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下第一付夾板，使泵管下降井中又座落在井臺上，依次反復進行安裝，下井，直到全部裝完，后一節夾板不卸將泵固定在井口上。

(7)后放上井蓋，彎管，閘閥出水管等。

(8)每次連接法蘭時要加膠墊，對正后緊固螺釘要對角線方向同時上緊，防止歪斜漏水。

(9)電纜線要固定在輸水管法蘭上凹槽內，每節都用綁繩固定好，下井過程要小心，電纜不能當?shù)趵K使用，更不要碰傷電纜。

(10)下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。

(11)大口井等安裝泵時嚴禁人員下井。

(12)保護開關和起動設備應配有電壓、電流表、指示燈，并安裝在配電盤上，放在井臺周圍適當?shù)奈恢谩?

3.深井泵起動

(1)用500伏兆歐表測量電機繞阻對地絕緣電阻不低于5兆歐。

(2)檢查三相電源線路，電壓是否符合規定，各種儀表、保護設備及接線正確無誤后方可合閘起動。

(3)起動后觀察電流、電壓是否符合規定范圍，運轉聲音有無異常及震動現象發生，若不正常應及時找出原因處理解決。

4、QJ型深井潛水泵試轉向
為了判明正確的電機旋轉方向，應讓泵在閉閥狀態下，按兩個方向運轉。通過調換三

相電源的任意兩相，改變旋轉方向。旋轉方向不同，壓力表的讀數也不同。壓力較高的方向

就是正確的旋轉方向。也可以在閥門打開的情況下，從流量的大小來判別旋轉方向，流量較大的方向為正確的旋轉方向。

5、QJ型深井潛水泵停機

(1)關閉開關停機，再起動須等5分鐘或更長的時間，以防電機溫升過高，停機后好切斷電源。

(2)保護開關不得停用，或用鋁絲銅絲加大保險絲的作法是錯誤的。

(3)QJ潛水泵的連續停機時間不得超過14天，否則，水中的雜質，沉淀在軸承和葉輪間隙內，甚至?xí)伦∷棉D(zhuǎn)軸。如果工作環境要求停機時間超過l 4天，應至少每1 4天開機一次，運轉5分鐘，以保證機組隨時開機使用。

注意事項

電纜接頭應嚴格按附圖進行：

1．QJ型深井潛水泵下井前應檢查，各部螺絲有無松動，電纜有無破口，電機是否漏水，電機軸、水泵軸轉動是否靈活無阻；

2．下井前檢查電機電阻應在1 50兆歐以上；

3．電機注水要認真防止假滿，切忌未灌滿清水即開始運行；

4．保護開關和啟動設備應按規定配齊；

5．電機運轉2500小時應進行一次大修，l500小時應進行小檢修；

6．電泵停機存放時應把電機內存水放完；

7．嚴禁不懂裝懂野蠻拆裝、修理應在本廠或定點修理廠進行；

8．禁止頻繁“開"、“停"；

9．安裝電泵時謹防異物掉入井內；

10．如遇下列情況應停機檢修：
(1)電流電壓超過額定值。

(2)流量明顯減少。

(3)水泵間歇出水或響聲震動較大。

(4)保護開關頻繁跳閘。

(5)電機絕緣，電阻低于0.5兆歐。
