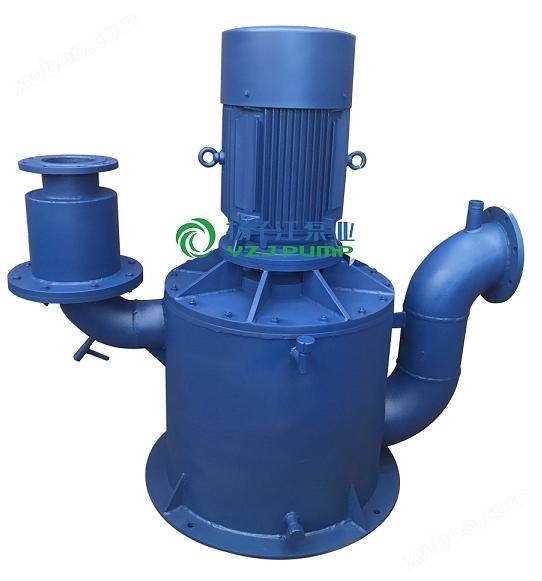

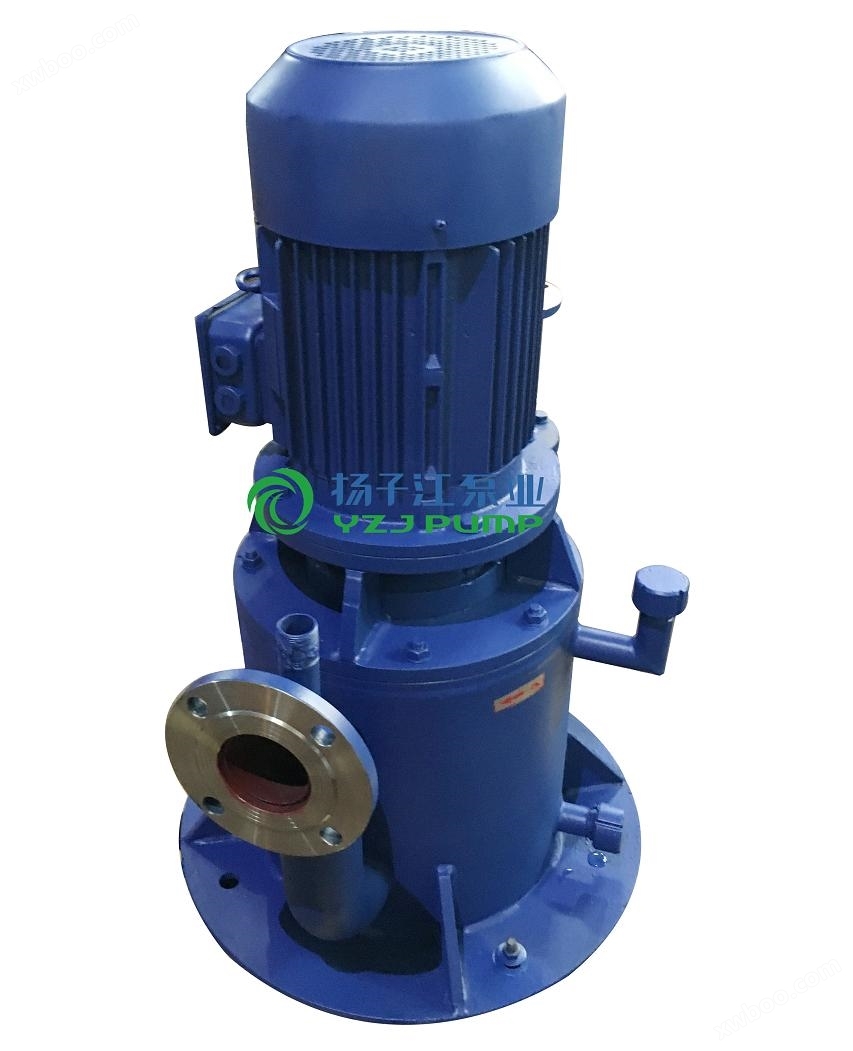

WFB型無密封自控自吸泵

簡要描述：WFB型無密封自控自吸泵是一種具有自吸功能且無需使用密封件的泵。它采用自吸原理，在泵體內部形成負壓，從而實現自動吸入液體。相對于傳統泵而言，無密封自控自吸泵具有以下特點

產品型號：WFB型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：949

產品分類

Product Category

詳細介紹

WFB型無密封自控自吸泵性能參數范圍

轉速	2900 r／min，1450r／min	吸液口徑	16～800 mm	流量	0.75～685 0m3／h
介質溫度	-40℃～180℃	揚程	4～130m	自吸深度	2.5～7 m
出液口徑	10～ 600mm	環境溫度	≤40℃	工作壓力	≤1.6 MPa

WFB型無密封自控自吸泵電機功率說明

為了合理的配套電機，我們借鑒發達國家的經驗，把水泵分為A、B、C三種工況等級，該樣本中的配套電機功率，是根據A級等級匹配的。您若在B、C級工況使用，可視具體情況，適當降低配套電機功率。

工況等級劃分如下：

A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達標；

B級工況條件是：連續運行，三項性能只需兩項達標；

C級工況條件是：間隔運行，三項性能只需一項達標。

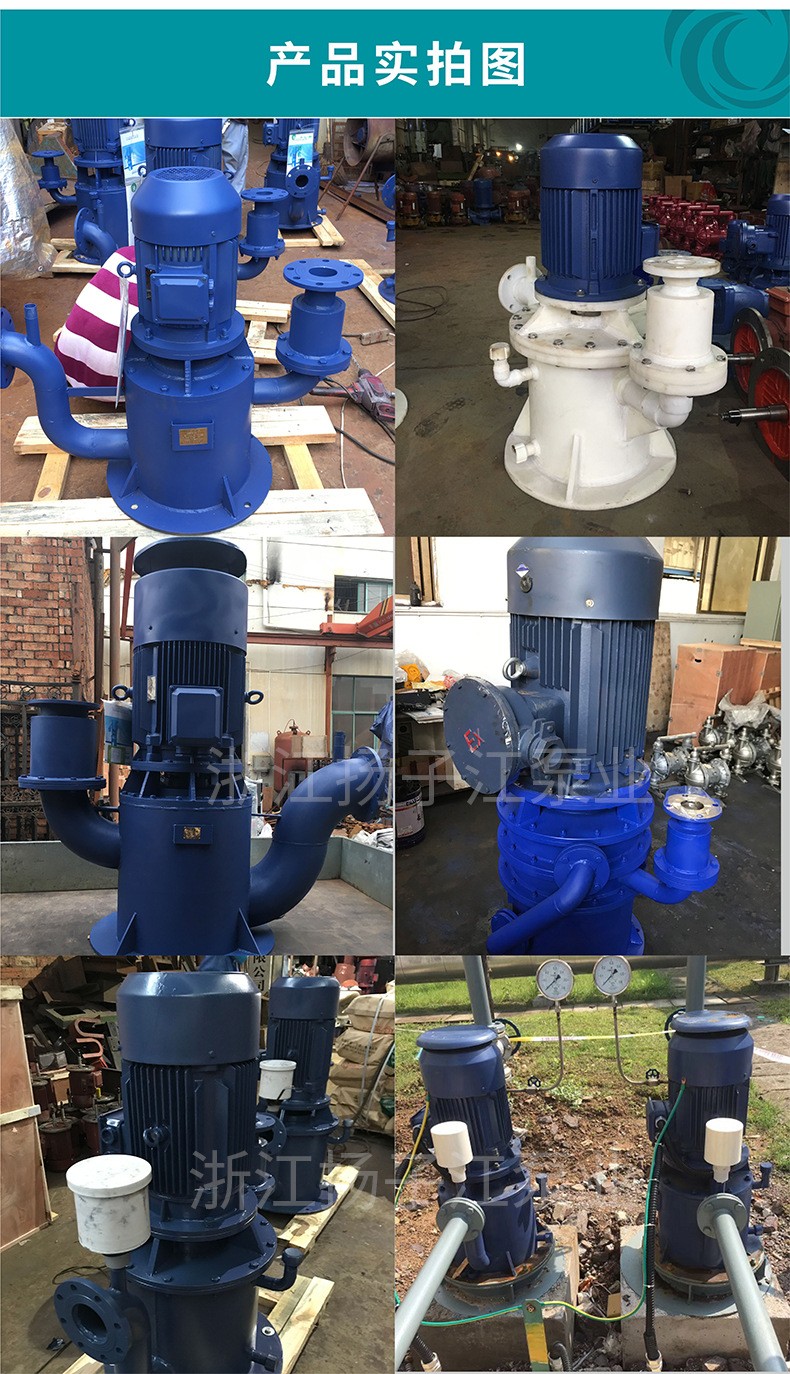

產品細節展示

WFB型無密封自控自吸泵產品用途

廣泛適用于市政排污工程、河塘養殖、電力、化工、冶金、醫藥、食品、消防、環保、電鍍、凈水、市政、國防、紡織、造紙、采礦、建筑等行業。

WFB型無密封自控自吸泵結構說明：

主要由泵體、葉輪、泵蓋、導葉、副葉輪、泵軸、連接架、電動空氣控制閥等部分組成。該泵體內部由吸入室、儲液室、氣液分離室等部分組成。泵在正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，液體混合氣體在葉輪高速旋轉的離心力作用下經導葉拋入氣液分離室，由于流速突然降低，氣體與液體的比重不同，較輕的氣體從混合液中分離出來并被排出泵外，脫氣的液體重新進入工作腔與葉輪內部從吸入管路中吸入的空氣再次混合，在葉輪的旋轉的作用下，很快使泵體入口形成一定的真空度，從而達到自吸的目的。由于該泵具有獨特的排氣功能，因此該泵能輸送含有氣體的液體并無須安裝底閥。該泵配有“電動空氣控制閥”運行時，控制閥關閉，實現密封；停機后控制閥打開，破壞了吸入管路中的真空，防止停機后泵腔內的液體因缸吸作用而眾吸入管路流出，使泵腔內保存足夠的液體來繼續完成自吸過程，從而實現了“首次引流、永久自吸”。

注：如有特殊要求，請與我單位聯系，本單位將竭誠為您設計制造(WFB系列泵)

WFB型無密封自控自吸泵概述

無密封自控自吸泵是一種具有自吸功能且無需使用密封件的泵。它采用自吸原理，在泵體內部形成負壓，從而實現自動吸入液體。相對于傳統泵而言，無密封自控自吸泵具有以下特點：

無需密封件：采用特殊的結構設計，不需要使用傳統泵中常見的軸封、填料等密封件，因此減少了泄漏和維護成本。

自吸功能：能夠在啟動過程中自行排空管道內的空氣，自動吸入液體并建立起正常工作狀態，提高了操作的便捷性和效率。

高效節能：該類型泵的設計通常考慮了能耗和效率的平衡，采用先進的流體力學原理，以提供更高的效率和較低的能源消耗。

適應性強：無密封自控自吸泵適用于各種液體輸送場景，包括清水、污水、腐蝕性液體等，可以廣泛應用于工業、農業、建筑等領域。

WFB改進型結構為有密封裝置，一是提高水泵效率，二是降低電機功率，三是抑制了水泵停機泄漏現象。運動過程中密封裝置不摩擦、無磨損，使用壽命較同類產品長10倍以上。移植真空泵原理、自吸性能穩定可靠，特別是采用“電動空氣控制閥”真正實現了“一次引流，終身自吸”。效率高、振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。

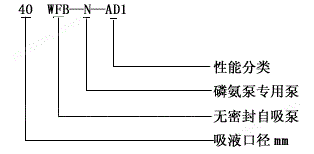

WFB型無密封自控自吸泵型號意義

WFB型無密封自控自吸泵使用范圍

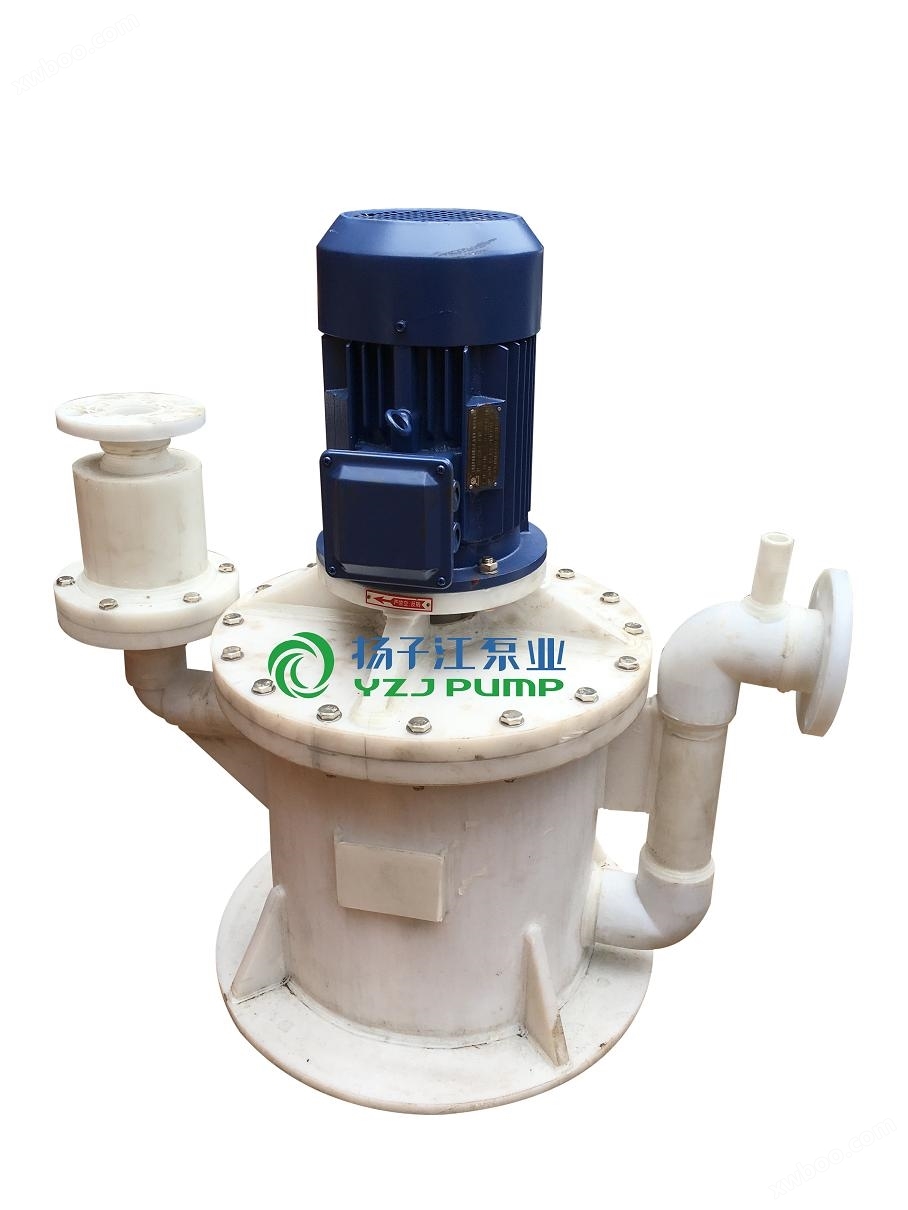

具有耐溫、耐壓、耐磨、“一次引流”、“終身自吸”等多種功能。目前生產襯四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不銹鋼、鑄鋼、生鐵等多種材質。WFB型無密封自控自吸泵廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。

WFB型無密封自控自吸泵結構說明

無密封自控自吸泵共分五種型號：1型為長方型無密封自控自吸泵，2型為圓錐型無密封自控自吸泵，3型為防爆型無密封自控自吸泵，4型為戶外型無密封自控自吸泵，5型為推車移動型無密封自控自吸泵無密封自控自吸泵流量設計從0.75—6850m3/h、揚程5m—132m、吸液口徑16—800 mm、出液口徑10—600 mm 。

其他不同型號WFB型無密封自控自吸泵性能參數

材質代號	型號	轉速	流量 Q	揚程	配套功率	允許吸深	吸液口徑	出液口徑	整機重量
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
			1.1	6.5
			1.5	5.5
T.G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
			6.5	10.5
			9	8
T.G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32	140
			8.5	23
			10	21
T.G.PP.BXG	40WFB-A1	2900	13.5	18	3	4	40	32	140
			5	15
			8	13
T.G.PP.BXG	40WFB-A2	2900	10	11	2.2	4	40	32	125
			14	8
T.G.PP.BXG	50WFB-A	2900	7.5	28	5.5	5	50	40	205
			12.5	26
			15	24.5
T.G.PP.BXG	50WFB-A1	2900	10.5	20.5	3	5	50	40	170
T.G.PP.BXG	50WFB-AD	1450	5	11	1.5	4	50	40	149
			6.3	10
			7.5	9
T.G.PP.BXG	50WFB-AD1	1450	10	6	1.5	4	50	40	149
T.G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
			11	38
			15	35
T.G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
			12	31
			15	29
T.G.PP.BXG	50WFB-B2	2900	10	26.5	4	5	50	40	185
T.G.PP.BXG	50WFB-B3	2900	5	15	2.2	4	50	40	150
			6.4	14
			7.5	12.5
T.G.BXG	50WFB-C	2900	8.5	58	15	5	50	40	240
			12	56
			15	54
T.G.BXG	50WFB-C1	2900	11	46	7.5	5	50	40	215
			10	40
T.G.PP.BXG	50WFB-CD	1450	5	19	3	4	50	40	170
			6	18
			8	17
T.G.BXG	50WFB-E	2900	7.5	82	22	5	50	40	260
			12	80
			15	75
T.G.BXG	50WFB-E1	2900	12	68	18.5	5	50	40	250
			11	62
			10	55
T.G.PP.BXG	50WFB-E2	2900	3.5	26	3	4	50	40	170
T.G.PP.BXG	65WFB-A	2900	15	27	7.5	4	65	50	260
			20	26
			25	24
T.G.PP.BXG	65WFB-A1	2900	21	20	5.5	4	65	50	260
T.G.PP.BXG	65WFB-AD	1450	7	12	3	4	65	50	200
			12	11
			15	9
T.G.BXG	65WFB-B	2900	15	41	11	5	65	50	270
			25	38
			30	36
T.G.PP.BXG	65WFB-B1	2900	20	26	7.5	5	65	50	250
T.G.PP.BXG	65WFB-BD	1450	10	16	4	5	65	50	230
			12	14
			15	13
T.G.BXG	65WFB-C	2900	15	58	18.5	5	65	50	280
			25	56
			30	52
T.G.BXG	65WFB-C1	2900	22	45	15	5	65	50	265
T.G.PP.BXG	65WFB-C2	2900	7.5	19	4	5	65	50	240
			12.5	18
			15	17
T.G.BXG	65WFB-E	2900	15	82	30	5	65	50	450
			25	80
			30	78
T.G.BXG	65WFB-E1	2900	21	64	18.5	5	65	50	340
			20	55
T.G.PP.BXG	65WFB-E2	2900	7.5	27.5	7.5	5	65	50	280
			12.5	26
			15	24.5
T.G.BXG	65WFB-F	2900	15	127	45	5	65	50	485
			25	125
			30	123
T.G.BXG	65WFB-F1	2900	18	108	45	5	65	50	485
			21.5	95
			23.5	85
T.G.BXG	65WFB-F2	2900	7.5	38	7.5	5	65	50	270
			12.5	37
			15	36
T.G.BXG	65WFB-F3	2900	10	34	5.5	5	65	50	260
			9	30
			8	26
T.G.PP.BXG	80WFB-A	2900	30	28	11	6	80	65	380
			50	26
			60	24
			70	20
T.G.PP.BXG	80WFB-AD	2900	15	11.5	4	4	80	65	305
			25	11
			30	10.5
			38	9
