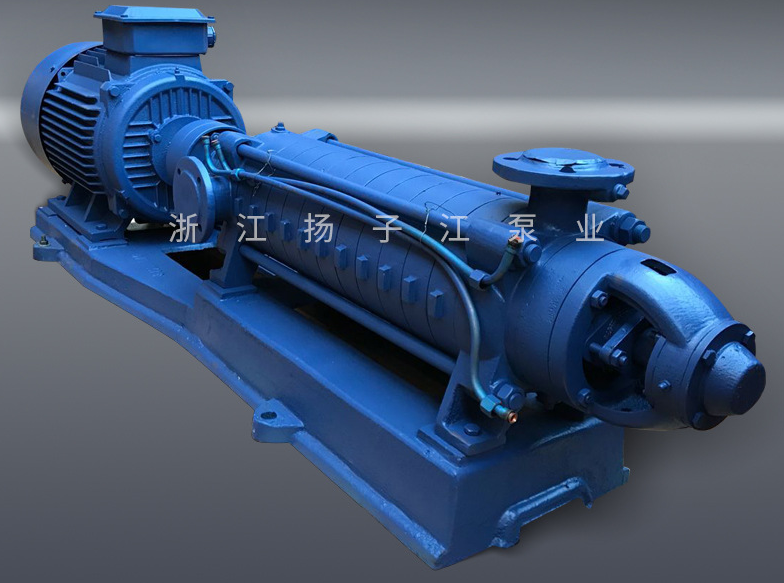

TSWA型臥式多級離心泵

簡要描述：TSWA型臥式多級離心泵具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

產品型號：TSWA型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：969

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

詳細介紹

臥式多級離心泵技術參數：

流量	18-155m3/h
揚程	18-270m
功率	2.2-180kw
轉速	1450r/min
口徑	φ50-φ150
溫度范圍	0-+80℃
工作壓力	≤3.0Mpa

臥式多級離心泵產品概述

TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

臥式多級離心泵適用范圍

適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。

臥式多級離心泵產品特點

1、水力模型先進，效率高，性能范圍廣。

2、泵結構緊湊、布置合理、外形美觀。

3、進出口徑相同，便于管路連接。

4、泵運行平穩，噪音低，壽命長。

5、密封可靠、無泄漏。

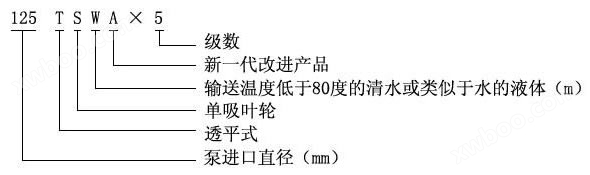

臥式多級離心泵型號意義

臥式多級離心泵技術參數

型號	級數	流量		揚程 (m)	轉 速 (r/min)	功率		效率 (%)	允許吸上真空高度 (m)	汽蝕余量 (m)
型號	級數	(m3/h)	(L/s)	揚程 (m)	轉 速 (r/min)	軸功率	電機功率	效率 (%)	允許吸上真空高度 (m)	汽蝕余量 (m)
50TSWA	2	18	5	18.4	1450	1.37	2.2	66	7.2	3.1
	3			27.6		2.05	3
	4			36.8		2.73	4
	5			46		3.42	5.5
	6			55.2		4.10	5.5
	7			64.4		4.79	7.5
	8			73.6		5.47	7.5
	9			82.8		6.15	7.5
	10			92		6.84	11
	11			101.2		7.52	11
	12			110.4		8.20	11
75TSWA	2	36	10	23	1450	3.22	5.5	70	7.2	3
	3			34.5		4.83	7.5
	4			46		6.45	11
	5			57.5		8.06	11
	6			69		9.67	15
	7			80.5		11.28	15
	8			92.5		12.89	18.5
	9			103.5		14.50	18.5
	10			115		16.12	22
	11			126.5		17.73	22
100TSWA	2	69	19.2	31.2	1450	8.03	11	73	7	3.3
	3			46.8		12.05	15
	4			62.4		16.07	22
	5			78		20.09	30
	6			93.6		24.11	30
	7			109.1		28.13	37
	8			124.8		32.14	45
	9			140.4		36.16	45
	10			156		40.18	55
125TSWA	2	90	43	43.2	1450	14.32	22	74	3.8	3.4
	3			64.8		21.48	30
	4			86.4		28.63	45
	5			108		35.79	55
	6			129.6		42.95	75
	7			151.2		50.11	75
	8			172.8		57.27	90
	9			194.4		64.43	90
	10			216		71.59	90
150TSWA	2	155	25	60	1450	32.91	45	77	7.7	2.5
	3			90		49.37	75
	4			120		65.82	90
	5			150		82.28	110
	6			180		98.74	132
	7			210		115.19	132
	8			240		131.19	160
	9			270		148.10	200
