DBY-40CF46電動隔膜泵性能范圍

       型號意義

　　例：DBY-40CF46

　　D-電動型

　　BY-隔膜泵

　　40-進出口徑40mm

　　CF46-過流部分襯氟

       一、DBY型電動隔膜泵產品概述

      電動隔膜泵新型的容積式結構泵，其工作原理是電動機通過變速齒輪箱帶動偏心輪擠壓隔膜而達到改變隔膜腔的容積來將介質輸送出去。該泵集雜質泵、螺桿泵、自吸泵、泥漿泵、屏蔽泵的優點于一身，廣泛的應用了石化，涂裝，電鍍，廢水處理，化工等行業，獲得用戶的認可。在原來的DBY電動隔膜泵的基礎上進行材質改良，其泵體外殼采用優質HT200鑄鐵，具有良好的物理性能，內襯部分采用聚全氟代乙丙烯（氟特龍），具有耐強酸性、耐強堿性、抗強氧化性、無毒害，對輸送介質不粘貼，可輸送除熔融金屬鈉及液氟之外的所有腐蝕性介質。自投放市場以來深收化工、石化、煉油、氯堿、制酸、磷肥、制藥、農藥、化纖、染化、焦化、煤氣、有機合成、有色冶煉、鋼鐵、原子能等行業用戶青睞！

        二、DBY型電動隔膜泵工作原理

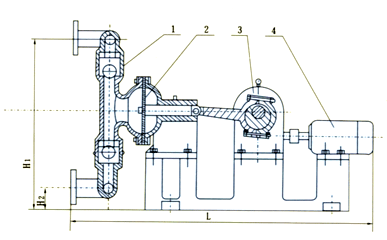

　　電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。

　　在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

       三、DBY型電動隔膜泵產品特點

　　1、不需灌引水，自吸能力達7米以上。

　　2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過，對物料的剪切力低；工作時是怎么吸進就怎么吐出，所以對物料的攪動小，

適用于不穩定物質的輸送。

　　3、由于隔膜將被輸送介質和傳動機械件分開，所以介質肯定不會向外泄漏，且泵本身無軸封,使用壽命大大延長。根據同介質,隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等,可以滿足不同用戶的要求。

　　4、允許空轉。

　　5、可將容器內帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。

　　6、可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。

　　7、沒有動密封，維修簡便避免了泄漏。工作時無死點。

       四、使用范圍

　　1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。

　　2、泵吸油漆、樹膠、顏料。

　　3、粘合劑和膠水、全部種類可用泵吸取。

　　4、各種瓦、瓷、磚器及陶器釉漿。

　　5、油井鉆好后，用泵吸沉積物及灌漿。

　　6、泵吸各種乳劑和填料。

　　7、泵吸各種污水。

　　8、用泵為油輪，駁船清倉吸取倉內污水。

　　9、啤酒花及發酵粉稀漿、糖漿、糖蜜。

　　10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

　　11、各種橡膠漿。

　　12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

　　13、各種劇毒、易燃、易揮發液體。

　　14、各種強酸、強堿、強腐蝕液體。

　　15、各種高溫液體高可耐150℃。

　　16、作為各種固液體分離設備的前級送壓裝置。

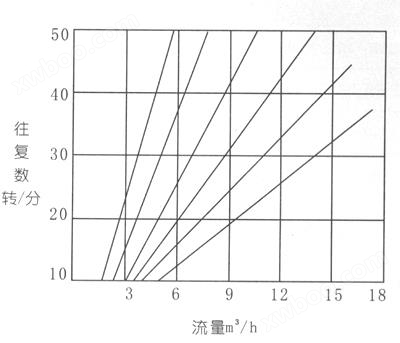

       五、性能曲線圖

       六、不同型號產品性能參數表

       七、外形尺寸圖

       八、安裝尺寸圖表

       九、DBY型電動隔膜泵膜片說明

　　1、鑄鐵、鋁合金泵原配膜片、球、球座為丁晴橡膠。不銹鋼泵原配膜片、球、球座為氯丁橡膠。

　　2、隔膜片材質的用途：

　　    ●丁晴橡膠材質：耐汽油、機油及中弱性腐蝕液體。

　　    ●氯丁橡膠材質：耐各種酸性、堿性液體。

　　    ●氟橡膠材質：耐酸堿、甲苯等各種有機溶液。

　　    ●聚四氟乙烯和四六乙烯：耐強酸、強堿及各種有機溶劑。

　　3、注意該泵使用介質選用不同的膜片、球、球座等。

　　4、如需配電磁調速電機或特殊材質及要求配氟橡膠及F46膜片另行計價。

       十、DBY型電動隔膜泵產品特點

　　1、不需灌引水，自吸能力達7米以上。

　　2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

　　3、由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏；且泵本身無軸封，使用壽命大大延長；根據不同介質，隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍（F46）等，可以滿足不同客戶的要求。

　　4、泵體介質過流部分，可根據用戶要求不同，分為鑄鐵、不銹鋼、襯膠、鋁合金，電機可分普通電機、防爆電機、減速電機和電磁調速電機。

       十一、使用注意事項

　　1、隔膜泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。

　　2、應及時加油，保持潤滑系統正常運轉。

　　3、泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

　　4、被輸送的介質及其溫度應在泵材允許范圍內。

　　5、對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。

       十二、DBY系列電動隔膜泵使用方法圖示

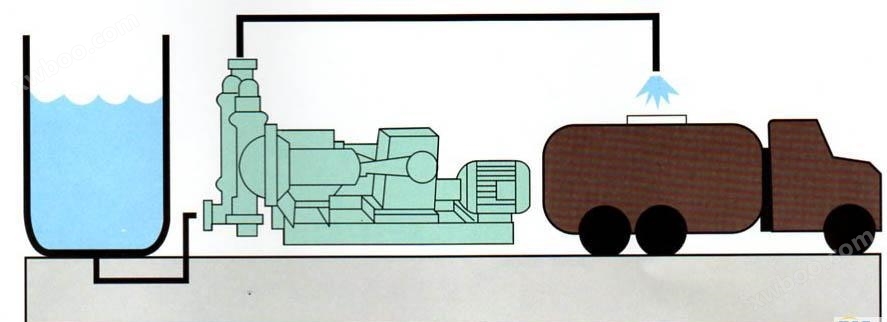

                                                                                              將液體A容器抽送到B容器可用此法

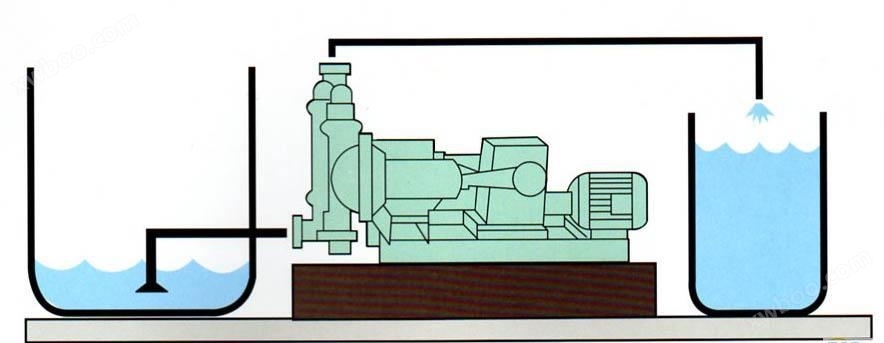

                                                                                 高粘稠液體可采用此方法將液體位提高，使液料容易抽

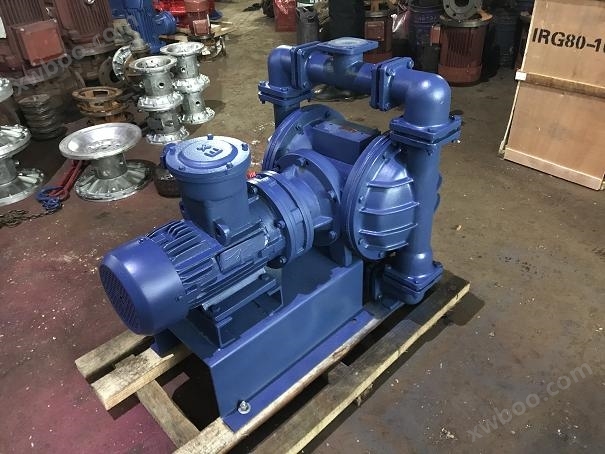

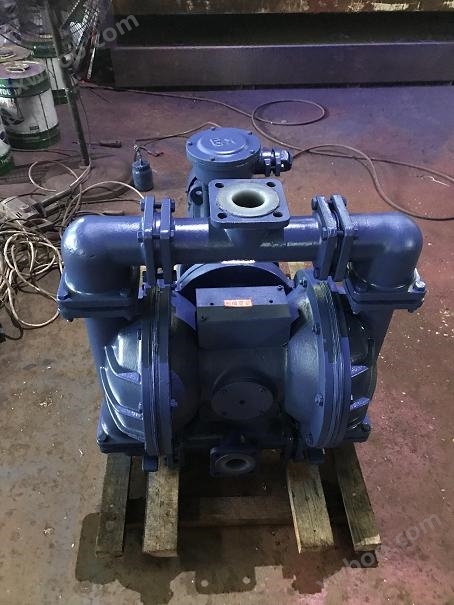

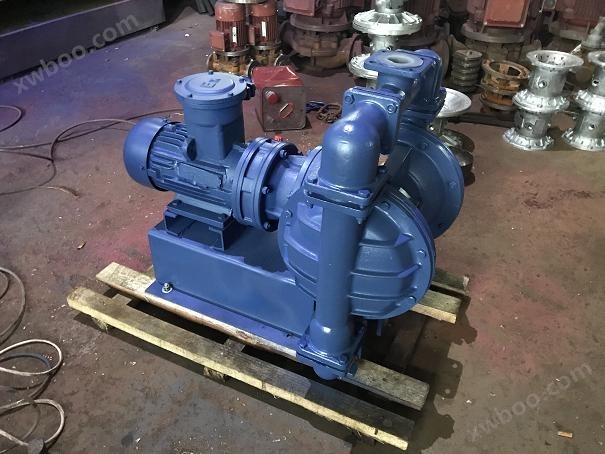

        十三、更多產品展示圖
