當前位置：首頁 > 產品中心 > 電動隔膜泵系列 > 襯氟電動隔膜泵 > QBYC-F46襯氟氣動/電動隔膜泵
簡要描述：QBY-CF46系列襯氟電動隔膜泵是目前國內新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。
產品型號：QBYC-F46廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1268
產品分類
Product Category詳細介紹
一、QBY-CF46系列襯氟電動隔膜泵性能范圍
| 流量 | 揚程 | 功率 | 轉速 | 口徑 | 溫度 | 自吸高度 |
| 0-20m3/h | 30m | 0.37-4kw | 1450r/min | 25-65mm | -15-+150℃ | 5-7m |
二、不同口徑襯氟電動隔膜泵性能參數表
型號 | 進出口徑 | 流量 | 揚程 | 吸程 | 大允許通過顆粒φ(mm) | 電機功率KW |
DBY-25CF46 | 25 | 3.5 | 30 | 4 | 2.5 | 1.5 |
DBY-40CF46 | 40 | 4.5 | 30 | 4 | 4.5 | 2.2 |
DBY-50CF46 | 50 | 6.5 | 30 | 4.5 | 8 | 4 |
DBY-65CF46 | 65 | 8 | 30 | 4.5 | 8 | 4 |

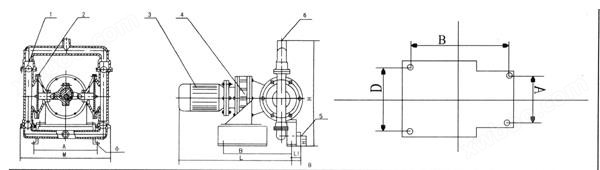

三、襯氟電動隔膜泵安裝尺寸圖
四、安裝尺寸表
五、襯氟電動隔膜泵不同材質選型參考

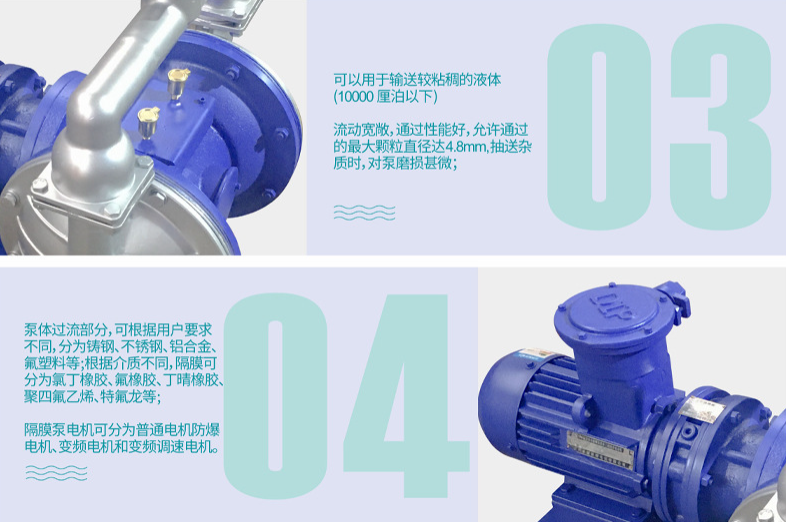

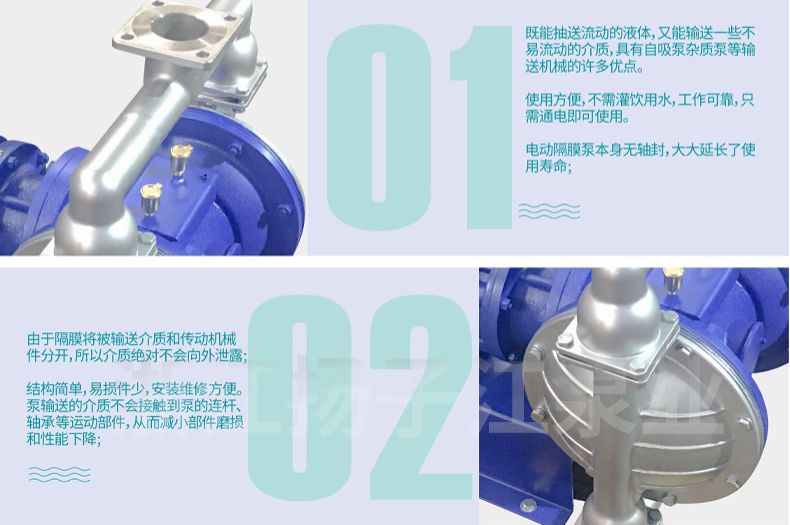

六、產品細節功能展示
七、概述
QBY-CF46系列襯氟電動隔膜泵是目前國內新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，
該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為
內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛。
系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、
果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用
普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。
其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。

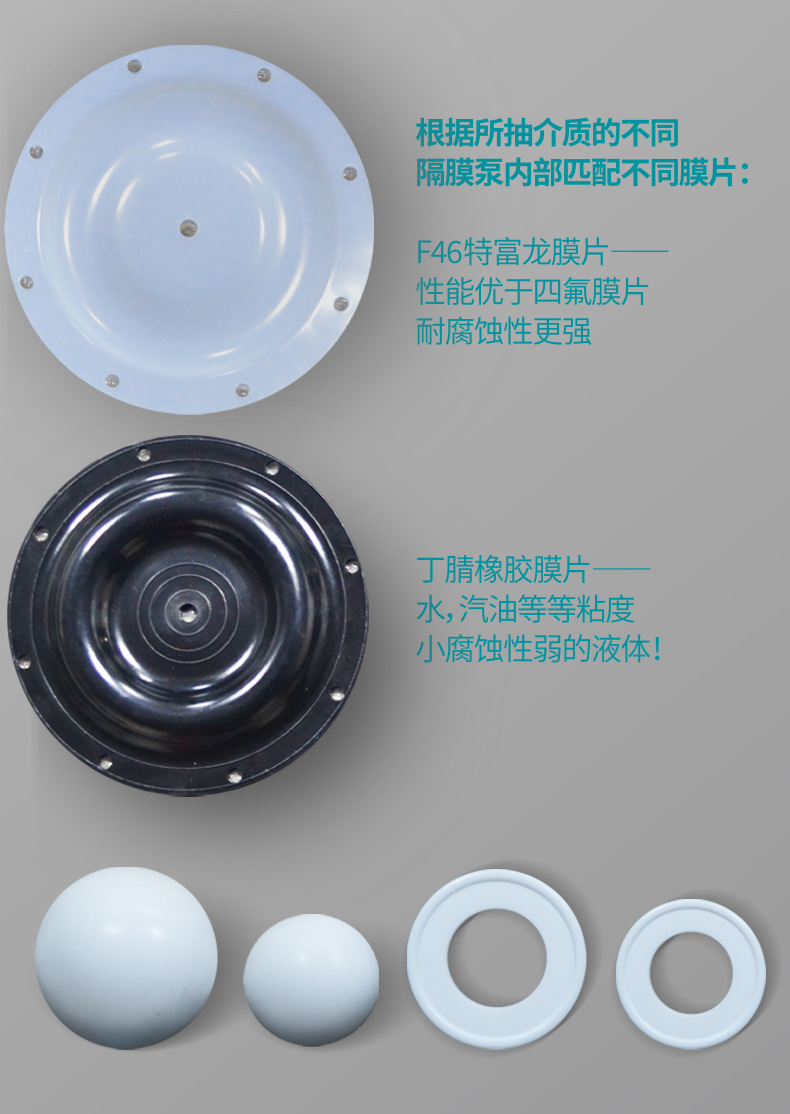

八、DBY電動隔膜泵膜片的選擇
| 隔膜片品種 介質種類 | 丁睛橡膠 | 氯丁橡膠 | 氟橡膠 | 聚四氟乙烯 | 食品橡膠 |
| 發煙硝酸 | × | × | △ | △ | |
| 濃硝酸 | × | × | △ | △ | |
| 濃硫酸 | × | × | ○ | △ | |
| 濃鹽酸 | × | △ | △ | △ | |
| 濃磷酸 | × | △ | △ | △ | |
| 濃醋酸 | × | × | × | △ | |
| 濃氫氧化鈉 | ○ | ○ | △ | △ | |
| 無水氨 | △ | △ | △ | △ | |
| 稀硝酸 | × | × | ○ | △ | |
| 稀硫酸 | △ | △ | △ | △ |
九、襯氟電動隔膜泵使用場合
1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
十、工作原理及設計特點
1、壓縮空氣為動力。
2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因?yàn)槟p而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
