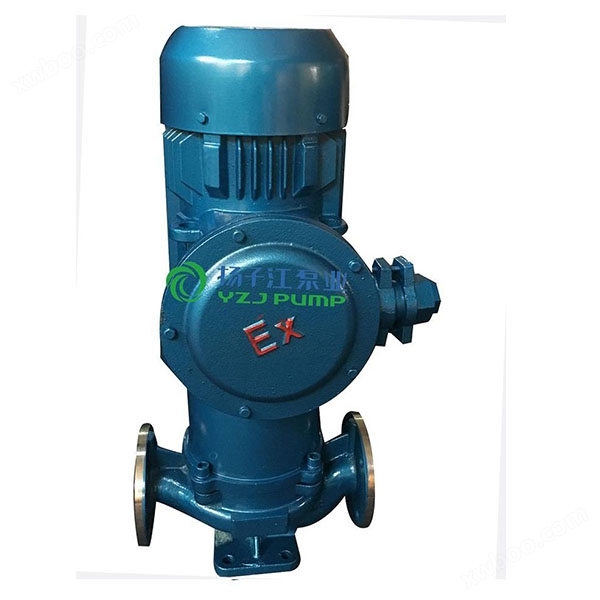

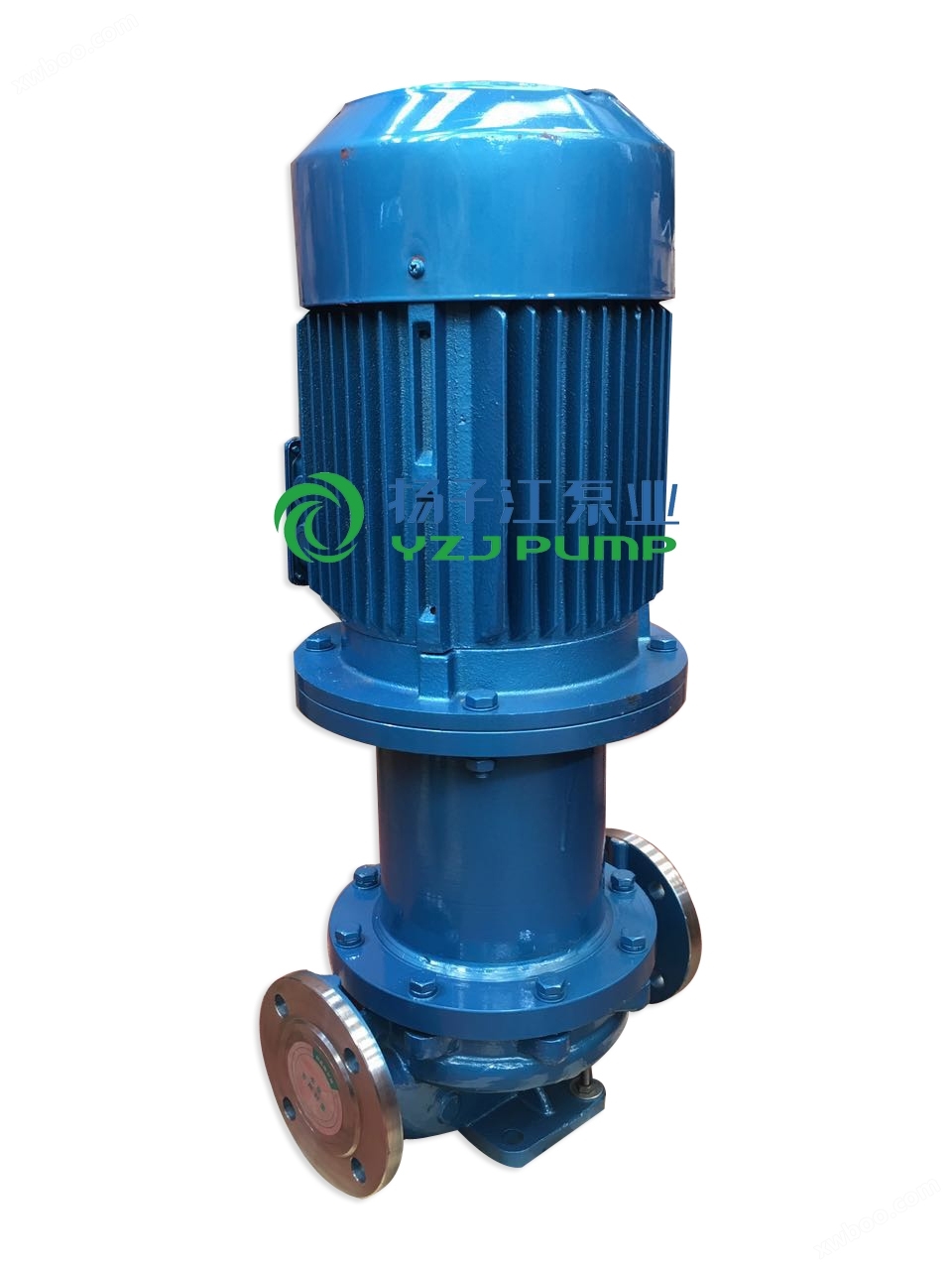

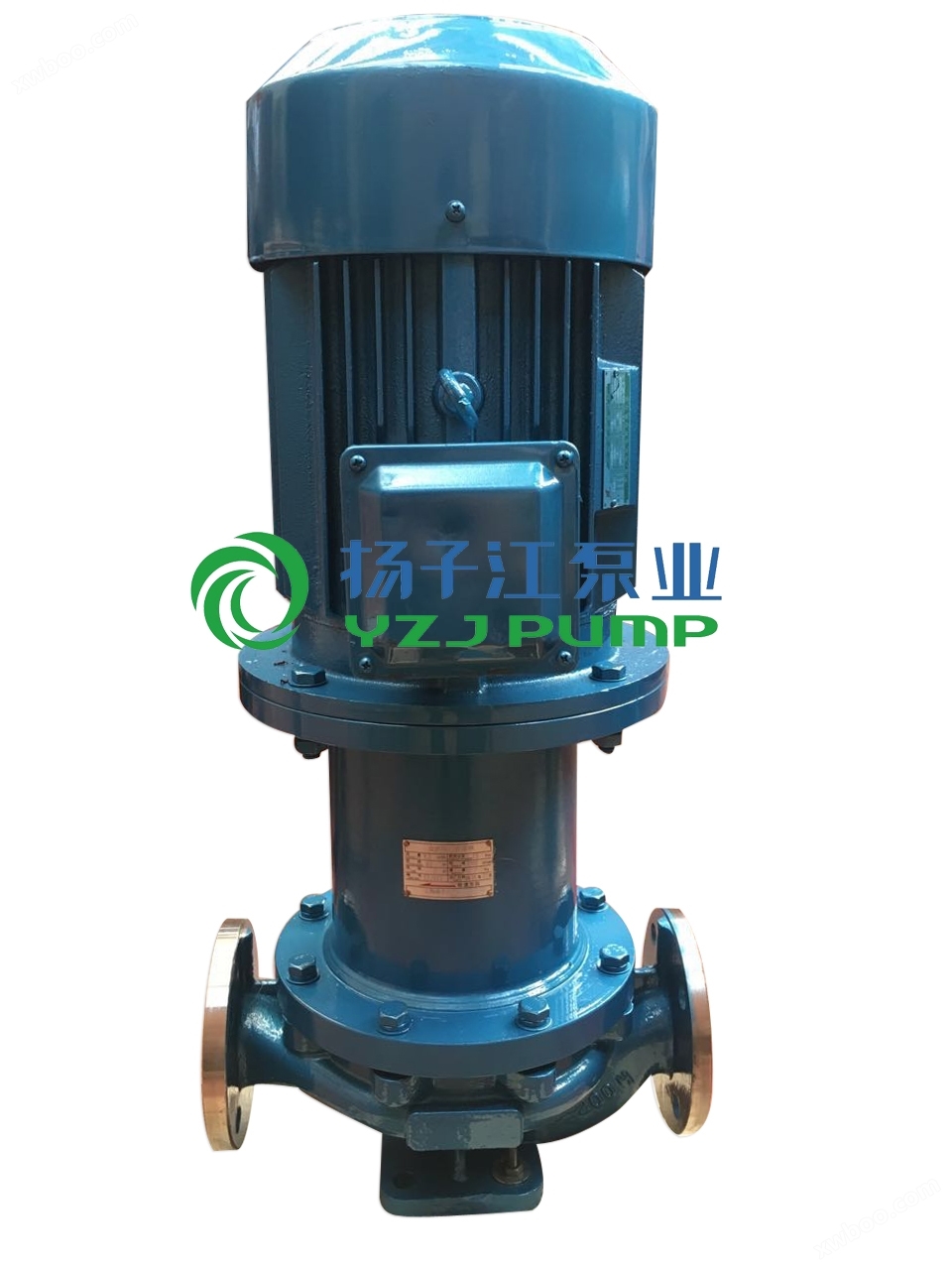

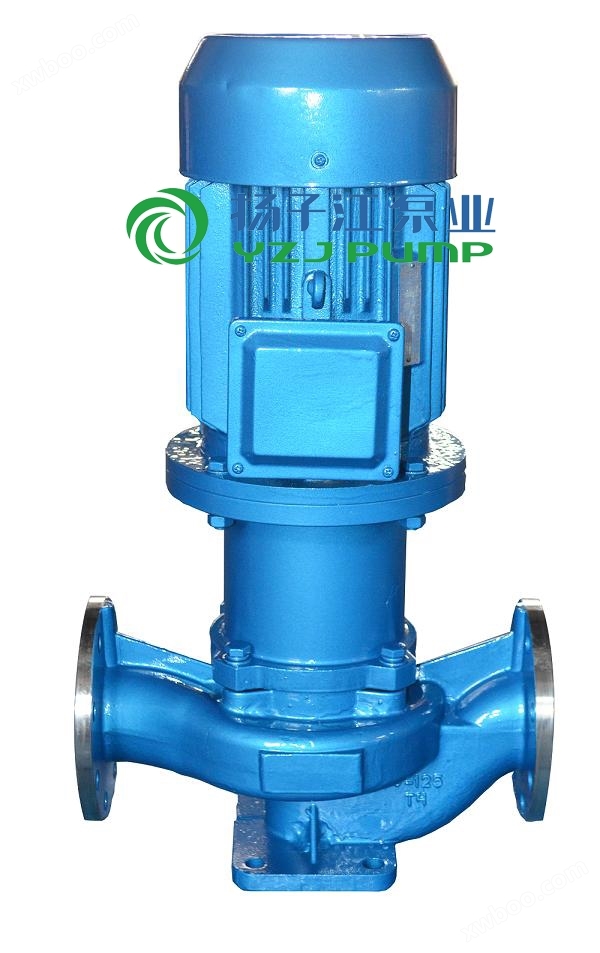

當前位置：首頁 > 產品中心 > 磁力泵系列 > CQB-L立式磁力管道泵
簡要描述：CQB-L立式磁力管道泵軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命； 振動小，噪音低，運行特別平穩；材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
產品型號：CQB-L廠商性質：生產廠家更新時間：2024-11-05訪 問 量：979
產品分類
Product Category相關文章
Related Articles詳細介紹
磁力管道離心泵是本單位在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是新一代的無泄漏管道離心泵。
1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積??；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw

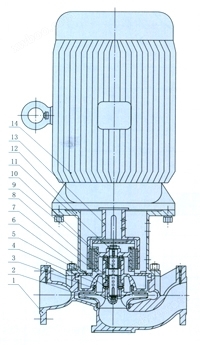

1 | 泵殼 | 2 | 葉輪 | 3 | 密封環 | 4 | 軸承體 |
5 | 隔離套 | 6 | 止推環 | 7 | 軸承 | 8 | 軸套 |
9 | 軸 | 10 | 內磁鋼總成 | 11 | 螺母 | 12 | 聯接架 |
13 | 外磁鋼總成 | 14 | 電機 |
|
|
|
| 型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kw) | 電 壓 (v) | |
| 進口 | 出口 | |||||
| CQB16-8L | 16 | 16 | 1.5 | 8 | 0.12 | 220/380 |
| CQB20-12L | 20 | 20 | 3 | 12 | 0.37 | 220/380 |
| CQB25-15L | 25 | 25 | 6.6 | 15 | 1.1 | 380 |
| CQB32-15L | 32 | 32 | 6.6 | 15 | 1.1 | 380 |
| CQB32-28L | 32 | 32 | 6.6 | 28 | 1.1 | 380 |
| CQB32-32L | 32 | 32 | 3.2 | 32 | 1.5 | 380 |
| CQB40-20L | 40 | 40 | 10.8 | 20 | 2.2 | 380 |
| CQB40-32L | 40 | 40 | 12 | 32 | 4 | 380 |
| CQB40-50L | 40 | 40 | 6.3 | 50 | 5.5 | 380 |
| CQB50-25L | 50 | 50 | 14.4 | 25 | 4 | 380 |
| CQB50-40L | 50 | 50 | 13.2 | 40 | 4 | 380 |
| CQB50-50L | 50 | 50 | 13.2 | 50 | 5.5 | 380 |
| CQB50-80L | 50 | 50 | 12.5 | 80 | 18.5 | 380 |
| CQB65-25L | 65 | 65 | 15 | 25 | 5.5 | 380 |
| CQB65-35L | 65 | 65 | 27 | 35 | 7.5 | 380 |
| CQB65-50L | 65 | 65 | 25 | 50 | 15 | 380 |
| CQB65-80L | 65 | 65 | 25 | 80 | 22 | 380 |
| CQB80-20L | 80 | 80 | 50 | 20 | 7.5 | 380 |
| CQB80-32L | 80 | 80 | 50 | 32 | 15 | 380 |
| CQB80-50L | 80 | 80 | 50 | 50 | 22 | 380 |
| CQB80-80L | 80 | 80 | 50 | 80 | 37 | 380 |
| CQB100-20L | 100 | 100 | 100 | 20 | 15 | 380 |
| CQB100-32L | 100 | 100 | 100 | 32 | 22 | 380 |
| CQB100-50L | 100 | 100 | 100 | 50 | 37 | 380 |
| CQB100-80L | 100 | 100 | 100 | 80 | 55 | 380 |
| 注:表中CQB20-12---CQB100-80都可配防爆電機 | ||||||

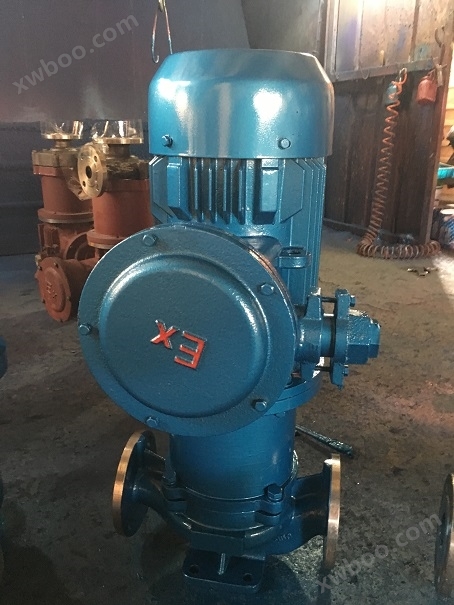

CQB-L立式磁力泵現場打壓測試:
