歡迎訪問浙江揚子江泵業有限公司網站！

當前位置：首頁   >  產品中心  >  管道泵系列 > 立式多級管道泵

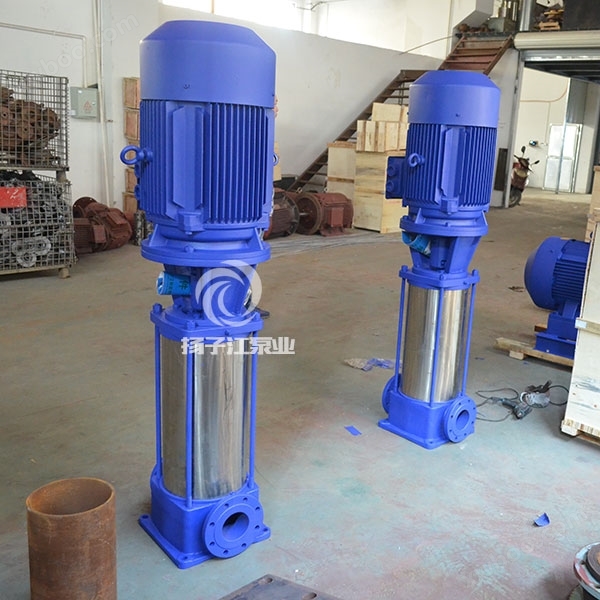

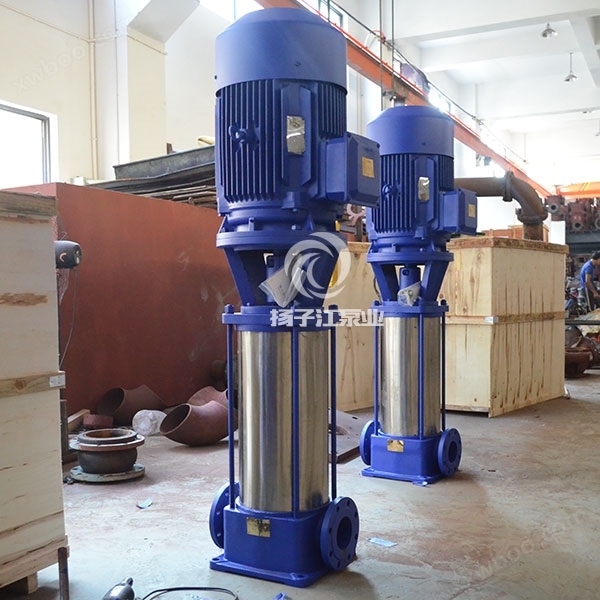

立式多級管道泵

簡要描述：GDL型立式多級管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點，并可根據揚程與流量需要并串聯使用。

  • 產品型號：GDL型
  • 廠商性質：生產廠家
  • 更新時間：2024-11-05
  • 訪  問  量：938
立式多級管道泵

詳細介紹

GDL型立式多級管道泵概述

　　多級管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點，并可根據揚程與流量需要并串聯使用。

GDL型立式多級管道泵主要用途

1．適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖洗、浴室等冷；暖水循環加壓。使用溫度80℃以下。

2．適用于采暖、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度150℃以下。

3．適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度80℃以下。

4．適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、II B級，溫度組別為 T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。

5．適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、IIB級，溫度組別為T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度150℃以下。

GDL型立式多級管道泵工作原理

　　當電機帶動軸上的葉輪高速旋轉時，充滿在葉輪內的液體在離心力的作用下，從葉輪中心沿著葉片間的流道甩向葉輪的四周，由于液體受到葉片的作用，使壓力和速度同時增加，經過導殼的流道而被引向次一級的葉輪，這樣，逐次地流過所有的葉輪和導殼，進一步使液體的壓力能量增加。將每個葉輪逐級疊加之后，就獲得一定揚程。

      GDL型立式多級管道泵是90年代新泵型。大優點節能、占地面積小、安裝方便、性能穩定、外套用1Cr18Ni9Ti優質不銹鋼,軸封用耐磨機械密封,無泄漏、使用壽命長。以水力平衡解決軸向力,因而泵運轉平穩、低噪音,安裝條件優于DL型泵,可以簡便安裝于任一段水平管路中間。水力效率高，性能范圍廣，進出口直徑25-100毫米，流量每小時2～72噸，揚程25～150米，共9個系列70多個規格，完全能滿足高層建筑、深井礦等的給排水及消防設施需要,是各大行業冷熱水或一般介質、理化性質類似于水等液體輸送的佳泵型。

GDL型立式多級管道泵性能參數

型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
25GDL2-12 3 2 36 2900 1.1 30 2.9 58
25GDL2-12 4 2 48 2900 1.1 30 2.9 62
25GDL2-12 5 2 60 2900 2 30 2.9 68
25GDL2-12 6 2 72 2900 2 30 2.9 72
25GDL2-12 7 2 84 2900 2 30 2.9 78
25GDL2-12 8 2 96 2900 2.2 30 2.9 82
25GDL2-12 9 2 108 2900 2 30 2.9 86
25GDL2-12 10 2 120 2900 3 30 2.9 98
25GDL2-12 11 2 132 2900 3 30 2.9 102
25GDL2-12 12 2 144 2900 3 30 2.9
25GDL2-12 13 2 156 2900 4 30 2.9
25GDL2-12 14 2 168 2900 4 30 2.9
25GDL2-12 15 2 180 2900 4 30 2.9
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
25GDL4-11 3 4 33 2900 1.1 42 2.9 58
25GDL4-11 4 4 44 2900 1.5 42 2.9 65
25GDL4-11 5 4 55 2900 2.2 42 2.9 72
25GDL4-11 6 4 66 2900 2.2 42 2.9 76
25GDL4-11 7 4 77 2900 3 42 2.9 86
25GDL4-11 8 4 88 2900 3 42 2.9 90
25GDL4-11 9 4 99 2900 3 42 2.9 94
25GDL4-11 10 4 110 2900 4 42 2.9 110
25GDL4-11 11 4 121 2900 4 42 2.9 114
25GDL4-11 12 4 132 2900 4 42 2.9
25GDL4-11 13 4 143 2900 4 42 2.9
25GDL4-11 14 4 154 2900 5.5 42 2.9
25GDL4-11 15 4 165 2900 5.5 42 2.9
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
40GDL6-12 3 6 36 2900 1.5 52 2.9 72
40GDL6-12 4 6 48 2900 2.2 52 2.9 78
40GDL6-12 5 6 60 2900 2.2 52 2.9 82
40GDL6-12 6 6 72 2900 3 52 2.9 92
40GDL6-12 7 6 84 2900 3 52 2.9 96
40GDL6-12 8 6 96 2900 4 52 2.9 112
40GDL6-12 9 6 108 2900 4 52 2.9 116
40GDL6-12 10 6 120 2900 4 52 2.9 120
40GDL6-12 11 6 132 2900 5.5 52 2.9 140
40GDL6-12 12 6 144 2900 5.5 52 2.9
40GDL6-12 13 6 156 2900 7.5 52 2.9
40GDL6-12 14 6 168 2900 7.5 52 2.9
40GDL6-12 15 6 180 2900 7.5 52 2.9
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
50GDL12-15 2 12 30 2900 2.2 57 3.5 113
50GDL12-15 3 12 45 2900 3 57 3.5 129
50GDL12-15 4 12 60 2900 4 57 3.5 149
50GDL12-15 5 12 75 2900 5.5 57 3.5 181
50GDL12-15 6 12 90 2900 5.5 57 3.5 190
50GDL12-15 7 12 105 2900 7.5 57 3.5 204
50GDL12-15 8 12 120 2900 7.5 57 3.5 212
50GDL12-15 9 12 135 2900 11 57 3.5 265
50GDL12-15 10 12 150 2900 11 57 3.5 273
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
50GDL12-25 1 12 25 2900 2.2 57 3.5 105
50GDL12-25 2 12 50 2900 4 57 3.5 119
50GDL12-25 3 12 75 2900 5.5 57 3.5 138
50GDL12-25 4 12 100 2900 7.5 57 3.5 157
50GDL12-25 5 12 125 2900 11 57 3.5 184
50GDL12-25 6 12 150 2900 11 57 3.5 191
50GDL12-25 7 12 175 2900 15 57 3.5 210
50GDL12-25 8 12 200 2900 15 57 3.5 229
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
50GDL18-15 2 18 30 2900 3 63 4 122
50GDL18-15 3 18 45 2900 4 63 4 142
50GDL18-15 4 18 60 2900 5.5 63 4 175
50GDL18-15 5 18 75 2900 7.5 63 4 189
50GDL18-15 6 18 90 2900 7.5 63 4 198
50GDL18-15 7 18 105 2900 11 63 4 252
50GDL18-15 8 18 120 2900 11 63 4 261
50GDL18-15 9 18 135 2900 15 63 4 280
50GDL18-15 10 18 150 2900 15 63 4 289
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
50GDL18-24 1 18 24 2900 3 63 4 122
50GDL18-24 2 18 48 2900 4 63 4 142
50GDL18-24 3 18 72 2900 7.5 63 4 175
50GDL18-24 4 18 96 2900 11 63 4 230
50GDL18-24 5 18 120 2900 11 63 4 247
50GDL18-24 6 18 144 2900 15 63 4 265
50GDL18-24 7 18 168 2900 18.5 63 4 274
50GDL18-24 8 18 192 2900 22 63 4 301
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
65GDL24-12 2 24 24 2900 3 63 4 122
65GDL24-12 3 24 36 2900 4 63 4 142
65GDL24-12 4 24 48 2900 5.5 63 4 175
65GDL24-12 5 24 60 2900 7.5 63 4 189
65GDL24-12 6 24 72 2900 7.5 63 4 252
65GDL24-12 7 24 84 2900 11 63 4 261
65GDL24-12 8 24 96 2900 11 63 4 280
65GDL24-12 9 24 108 2900 15 63 4 289
65GDL24-12 10 24 120 2900 15 63 4 298
65GDL24-12 11 24 132 2900 15 63 4 317
65GDL24-12 12 24 144 2900 18.5 63 4 346
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
65GDL24-24 1 24 24 2900 3 63 4 122
65GDL24-24 2 24 48 2900 5.5 63 4 175
65GDL24-24 3 24 72 2900 7.5 63 4 189
65GDL24-24 4 24 96 2900 11 63 4 262
65GDL24-24 5 24 120 2900 15 63 4 317
65GDL24-24 6 24 144 2900 18.5 63 4 346
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
80GDL36-12 2 36 24 2900 4 71 4.2 193
80GDL36-12 3 36 36 2900 5.5 71 4.2 227
80GDL36-12 4 36 48 2900 7.5 71 4.2 244
80GDL36-12 5 36 60 2900 11 71 4.2 292
80GDL36-12 6 36 72 2900 11 71 4.2 302
80GDL36-12 7 36 84 2900 15 71 4.2 322
80GDL36-12 8 36 96 2900 15 71 4.2 332
80GDL36-12 9 36 108 2900 18.5 71 4.2 365
80GDL36-12 10 36 120 2900 18.5 71 4.2 375
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
80GDL36-24 1 36 24 2900 4 71 4.2 193
80GDL36-24 2 36 48 2900 7.5 71 4.2 193
80GDL36-24 3 36 72 2900 11 71 4.2 227
80GDL36-24 4 36 96 2900 15 71 4.2 244
80GDL36-24 5 36 120 2900 18.5 71 4.2 292
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
80GDL54-14 2 54 28 2900 7.5 73 4 218
80GDL54-14 3 54 42 2900 11 73 4 267
80GDL54-14 4 54 56 2900 15 73 4 287
80GDL54-14 5 54 70 2900 18.5 73 4 320
80GDL54-14 6 54 84 2900 18.5 73 4 330
80GDL54-14 7 54 98 2900 22 73 4 373
80GDL54-14 8 54 112 2900 30 73 4 400
80GDL54-14 9 54 126 2900 30 73 4 421
80GDL54-14 10 54 140 2900 37 73 4 432
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
80GDL54-28 1 54 28 2900 7.5 73 4 218
80GDL54-28 2 54 56 2900 15 73 4 287
80GDL54-28 3 54 84 2900 18.5 73 4 320
80GDL54-28 4 54 112 2900 30 73 4 453
80GDL54-28 5 54 140 2900 37 73 4 493
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
100GDL72-14 2 72 28 2900 11 73 4.5 276
100GDL72-14 3 72 42 2900 15 73 4.5 298
100GDL72-14 4 72 56 2900 18.5 73 4.5 336
100GDL72-14 5 72 70 2900 22 73 4.5 381
100GDL72-14 6 72 84 2900 30 73 4.5 453
100GDL72-14 7 72 98 2900 30 73 4.5 466
100GDL72-14 8 72 112 2900 37 73 4.5 493
100GDL72-14 9 72 126 2900 37 73 4.5 582
100GDL72-14 10 72 140 2900 45 73 4.5 595
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
100GDL72-28 1 72 28 2900 11 73 4.5 276
100GDL72-28 2 72 56 2900 18.5 73 4.5 336
100GDL72-28 3 72 84 2900 30 73 4.5 453
100GDL72-28 4 72 112 2900 37 73 4.5 582
100GDL72-28 5 72 140 2900 45 73 4.5 595
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
100GDL100-30 1 100 30 2900 18.5 73 4.5 336
100GDL100-30 2 100 60 2900 30 73 4.5 453
100GDL100-30 3 100 90 2900 37 73 4.5 493
100GDL100-30 4 100 120 2900 55 73 4.5 640
100GDL100-30 5 100 150 2900 75 73 4.5 840
100GDL100-30 6 100 180 2900 75 73 4.5 855
100GDL100-30 7 100 210 2900 90 73 4.5 870
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
125GDL100-20 2 108 40 2900 18.5 74 4.5 292
125GDL100-20 3 108 60 2900 30 74 4.5 430
125GDL100-20 4 108 80 2900 37 74 4.5 463
125GDL100-20 5 108 100 2900 45 74 4.5 555
125GDL100-20 6 108 120 2900 55 74 4.5 640
125GDL100-20 7 108 140 2900 75 74 4.5 840
125GDL100-20 8 108 160 2900 75 74 4.5 855
125GDL100-20 9 108 180 2900 90 74 4.5 870
125GDL100-20 10 108 200 2900 90 74 4.5 955
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
125GDL100-30 1 100 30 2900 18.5 74 4.5 336
125GDL100-30 2 100 60 2900 30 74 4.5 453
125GDL100-30 3 100 90 2900 37 74 4.5 493
125GDL100-30 4 100 120 2900 55 74 4.5 640
125GDL100-30 5 100 150 2900 75 74 4.5 840
125GDL100-30 6 100 180 2900 75 74 4.5 855
125GDL100-30 7 100 210 2900 90 74 4.5 870
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
150GDL160-20 2 160 40 2900 30 78 4.5 422
150GDL160-20 3 160 60 2900 37 78 4.5 452
150GDL160-20 4 160 80 2900 55 78 4.5 613
150GDL160-20 5 160 100 2900 75 78 4.5 820
150GDL160-20 6 160 120 2900 75 78 4.5 836
150GDL160-20 7 160 140 2900 90 78 4.5 922
型號 級數 流量 揚程 轉速 電機功率 效率 必需汽蝕余量 重量
m3/h M r/min kw % NPSH KG
150GDL160-30 1 160 30 2900 30 78 4.5 422
150GDL160-30 2 160 60 2900 37 78 4.5 452
150GDL160-30 3 160 90 2900 55 78 4.5 613
150GDL160-30 4 160 120 2900 75 78 4.5 820
150GDL160-30 5 160 150 2900 90 78 4.5 922
150GDL160-30 6 160 180 2900 110 78 4.5 1210
150GDL160-30 7 160 210 2900 132 78 4.5 1360
