簡要描述：QJ型井用潛水泵是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。
產品型號：QJ型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1008
詳細介紹

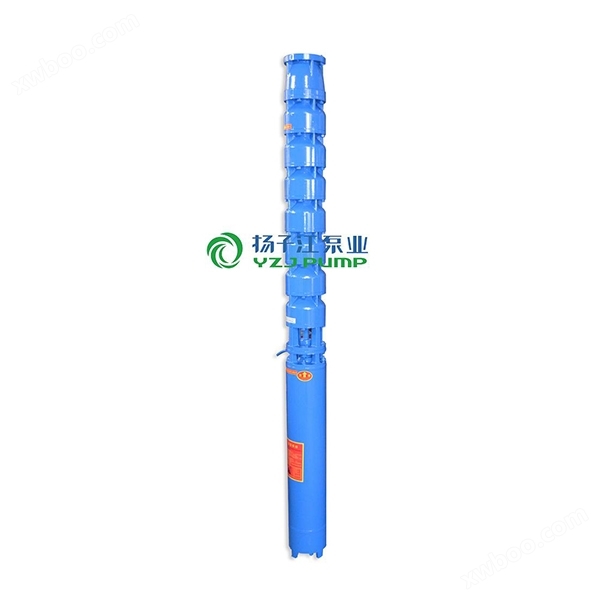

QJ型井用潛水泵是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。
1.電機、水泵體,潛入水中運行,安全可靠.
2.對井管、揚水管無特殊要求(即:鋼管井、灰管井、土井等均可使用;在壓力許可下,鋼管、膠管、塑料管等均可作揚水管使用)。
3.安裝、使用、維護方便簡單,占地面積小、不需建造泵房。
4.結構簡單,節省原材料。 潛水電泵使用的條件是否合適,管理得當與使用壽命有直接的關系。
1.QJ型潛水電泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相鼠籠異歩電動機，電機與水泵通過爪式或中.鍵筒式聯軸器直接；配備有不同規格的三芯電纜：起動設備為不同容量等級的空氣開關和自耦減壓起動器、輸水管為不同直徑的鋼管制成，采用法蘭聯接，高揚程電泵釆用閘閥控制。
2.潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上：導流殼采用嫘紋或螺栓聯成一體。
3.高揚程潛水泵上部裝有止回閥，避免停機水錘造成機組破壞。
4.潛水機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5.潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙烯絕緣，尼龍護套耐水電磁線，電纜聯接方式按QJ型電纜接頭工藝， 把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞-層。再用防水粘膠帶纏2~3層，外面包上2～3層防水膠布或用水膠粘結包一層橡膠帶（自行車里胎〉以防滲水。
6.電機密閉，采用精密止口螺牷，電纜出口加膠塾進行密封。
7.電機上端有一個注水孔，有一個放氣孔，卜部打個放水孔。
8.電機下部裝有上卜—止推軸承，止推軸承上有溝槽用干冷卻，和它對磨的是不銹鋼推力盤，承愛水泵的上廠軸向力。
| 序號 | 型號 | 流量(m3/h) | 揚程 | 電機功率(KW) | 額定電流A | 出水管直徑 | 配套電纜規格 |
| 1 | 1OOQJ2-50/10 | 2 | 40 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
| 2 | 100QJ2-70/14 | 70 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 3 | 100QJ2-80/16 | 80 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 4 | 100QJ2-100/20 | 100 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 5 | 100QJ2-110/22 | 110 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 6 | 100QJ2-140/28 | 140 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 7 | 100QJ2-150/30 | 150 | 2.2 | 5.6 | 3×1.5+1×1 | ||
| 8 | 1OOOJ2-160/32 | 160 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
| 9 | 100QJ2-190/38 | 190 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
| 10 | 1OOOJ2-200/40 | 200 | 3.0 | 7.3 | 3×4+1×2.5 | ||
| 11 | 100QJ3.2-40/6 | 3.2 | 40 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
| 12 | 1OOOJ3.2-54/8 | 54 | 0.75 | 2.0 | 3×1.5+1×1 | ||
| 13 | 100QJ3.2.68/10 | 68 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 14 | 100QJ3.2-72/11 | 72 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 15 | 1OOQJ3.2-99/15 | 99 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 16 | 1OOQJ3.2-108/16 | 108 | 2.2 | 5.6 | 3×1.5+1×1 | ||
| 17 | 100QJ3.2-135/20 | 135 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
| 18 | 1OOQJ3.2-144/21 | 144 | 3．O | 7.3 | 3×4+1×2.5 | ||
| 19 | 100QJ3.2-170/25 | 170 | 3.0 | 7.3 | 3×4+1×2.5 | ||
| 20 | 100QJ3.2-230/34 | 230 | 4.0 | 10.26 | 3×4+1×2.5 | ||
| 21 | 100QJ5-24/6 | 5 | 24 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
| 22 | 100QJ5-36/9 | 36 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 23 | 100QJ5-48/12 | 48 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 24 | 100QJ5-64/16 | 64 | 2.2 | 5.6 | 3×1.5+1×1 | ||
| 25 | 100QJ5-72/18 | 72 | 2.2 | 5.6 | 3×1.5+1×1 | ||
| 26 | 100QJ5-88/22 | 88 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
| 27 | 100QJ5-96/24 | 96 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
| 28 | 1OOQJ5-108/27 | 108 | 3.0 | 7.3 | 3×4+1×2.5 | ||
| 29 | 100QJ5-128/32 | 128 | 4.0 | 10.26 | 3×4+1×2.5 | ||
| 30 | 100QJ5-164/41 | 164 | 5.5 | 13.74 | 3×4+1×2.5 | ||
| 31 | 100QJ5-220/55 | 220 | 7.5 | 18.5 | 3×6+1×4 |
