DBY型電動隔膜泵(配四氟膜片)

簡要描述：DBY型電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。

  • 產品型號：DBY型
  • 廠商性質：生產廠家
  • 更新時間：2024-11-05
  • 訪  問  量：3474
DBY型電動隔膜泵(配四氟膜片)

詳細介紹

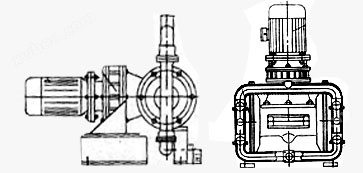

DBY型電動隔膜泵結構簡圖


DBY型電動隔膜泵技術參數

流量0-20m3/h
揚程30m
功率0.37-4kw
轉速1450r/min
口徑10-100mm
溫度-15-+150℃
自吸高度5-7m


DBY型電動隔膜泵型號意義

DBY–40

DBY -電動隔膜泵；

40 -進出口直徑

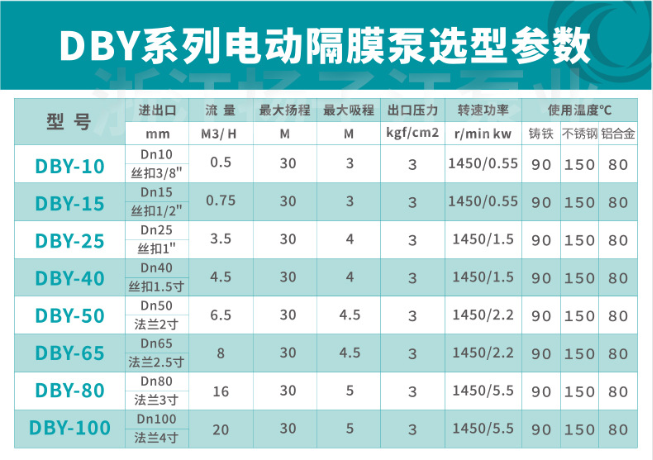

電動隔膜泵性能參數表

型 號

流量

（m3/h）

揚程

（m）

吸程

（m）

大允許通

過顆粒直徑

（mm）

使用溫度℃

轉速

（r/min）

電機功率

（KW）

鑄鐵

不銹鋼

DBY-10

0.5

30

7

1

90

150

1450

0.37

DBY-15

0.75

30

7

1

90

150

1450

0.5

DBY-25

3.5

30

7

2.5

90

150

1450

1.5

DBY-40

4.5

30

7

2.5

90

150

1450

1.5

DBY-50

6.5

30

7

3

90

150

1450

2.2

DBY-65

8

30

7

4.5

90

150

1450

2.2

DBY-80

16

30

7

8

90

150

1450

4

DBY-100

20

30

7

8

90

150

1450

4





特性曲線圖

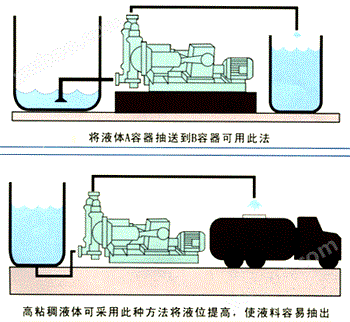

安裝和使用方法



工作原理

電動隔膜泵電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。

在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

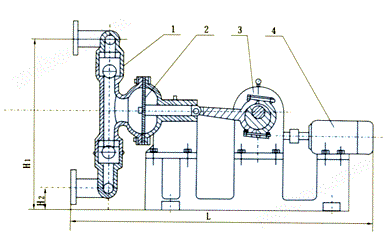

安裝尺寸表和尺寸圖

型號 A B D φ L H1 H2
DBY-10 456 342 185 φ12×4 650 370 50
DBY-15 456 342 185 φ12×4 650 370 50
DBY-25 537 455 210 φ14×4 1060 480 60
DBY-40 537 455 210 φ14×4 1060 480 60
DBY-50 800 345 345 φ16×4 1510 700 85
DBY-65 800 345 345 φ16×4 1510 700 85
DBY-80 800 345 345 φ18×4 1690 900 96
DBY-100 800 345 345 φ18×4 1690 900 96

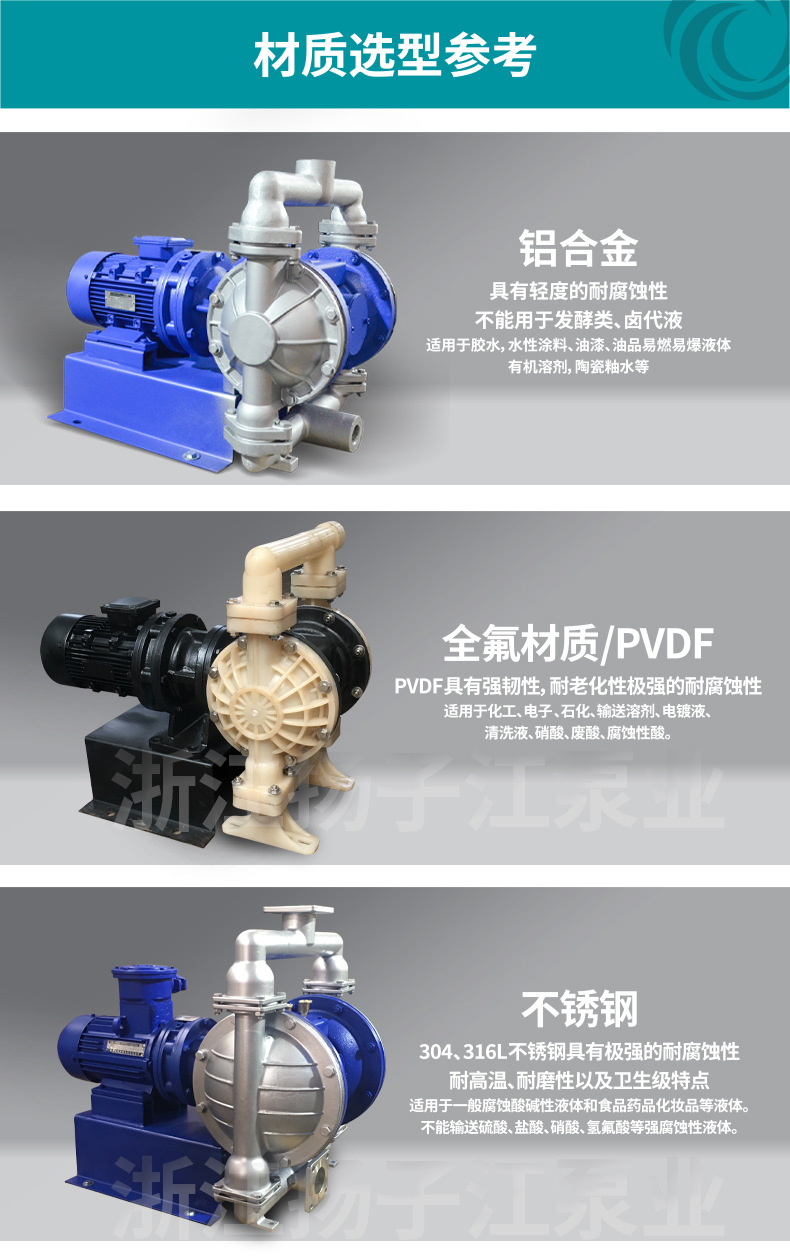

正確選用隔膜

本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種： 1.丁晴隔膜；主要用于耐油場合。 2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。 3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。 4.食品橡膠，專用于食品飲料的輸送。


隔膜片的選擇

隔膜片品種 介質種類 丁睛橡膠 氯丁橡膠 氟橡膠 聚四氟乙烯 食品橡膠
發煙硝酸 × × △ △
濃硝酸 × × △ △
濃硫酸 × × ○ △
濃鹽酸 × △ △ △
濃磷酸 × △ △ △
濃醋酸 × × × △
濃氫氧化鈉 ○ ○ △ △
無水氨 △ △ △ △
稀硝酸 × × ○ △
稀硫酸 △ △ △ △


概述

DBY型電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。


DBY型電動隔膜泵主要用途

⑴各種劇毒、易燃、易揮發液體。

⑵各種強酸、強堿、強腐蝕液體。

⑶可輸送較高溫度的介質150℃。

⑷作為各種壓濾機前級送壓裝置。

⑸熱水回收及循環。

⑹油罐車、油庫、油品裝卸。

⑺泵吸泡菜果醬、土豆泥、巧克力等。

⑻泵吸油漆、樹膠、顏料粘合劑。

⑼各種瓷器軸漿水泥灌漿灰漿泥漿。

⑽各種橡膠漿乳膠、有機溶劑、填料。

⑾用泵為油輪駁船清倉吸取倉內污水及剩油。

⑿啤酒花及發酵粉稀漿、糖漿、糖密。

⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

⒁各種特殊介質的吸送。


注意事項

1.泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。

2.應及時加油，保持潤滑系統正常運轉。

3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

4.被輸送的介質及其溫度應在泵材允許范圍內。

5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。

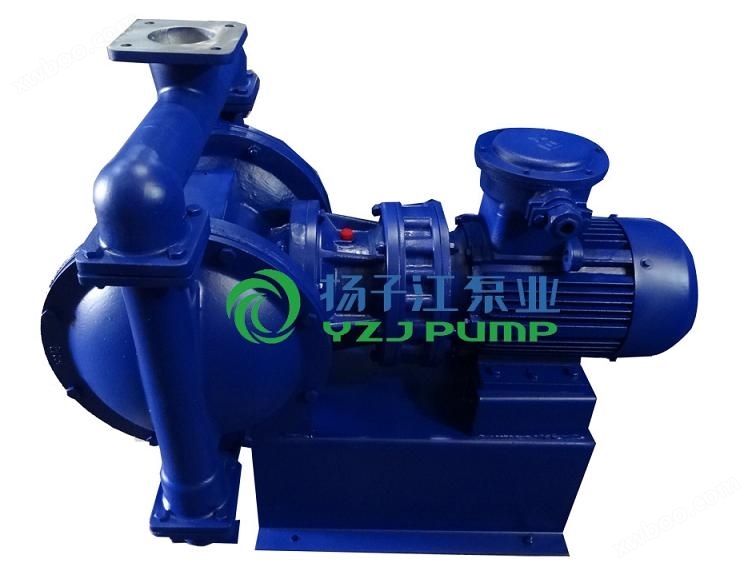

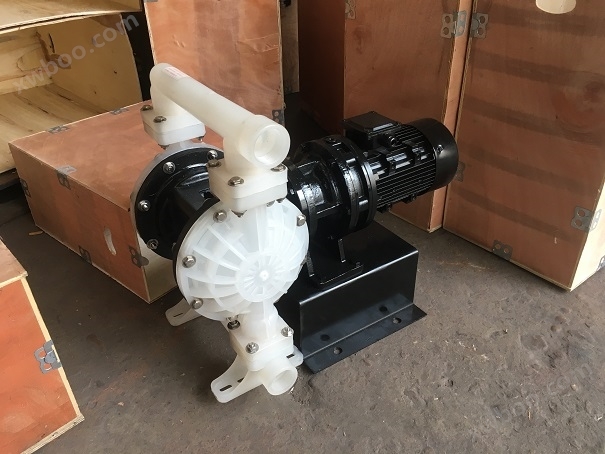

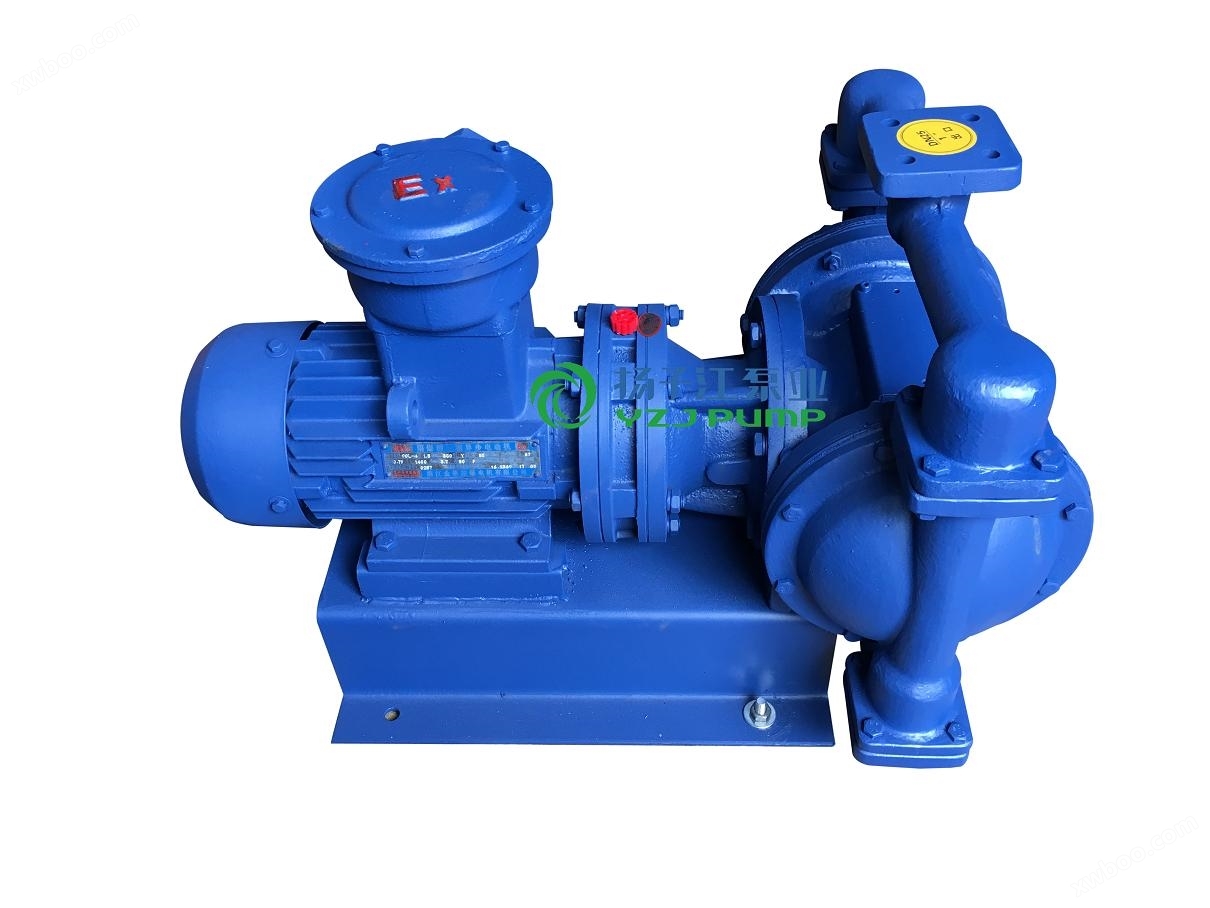

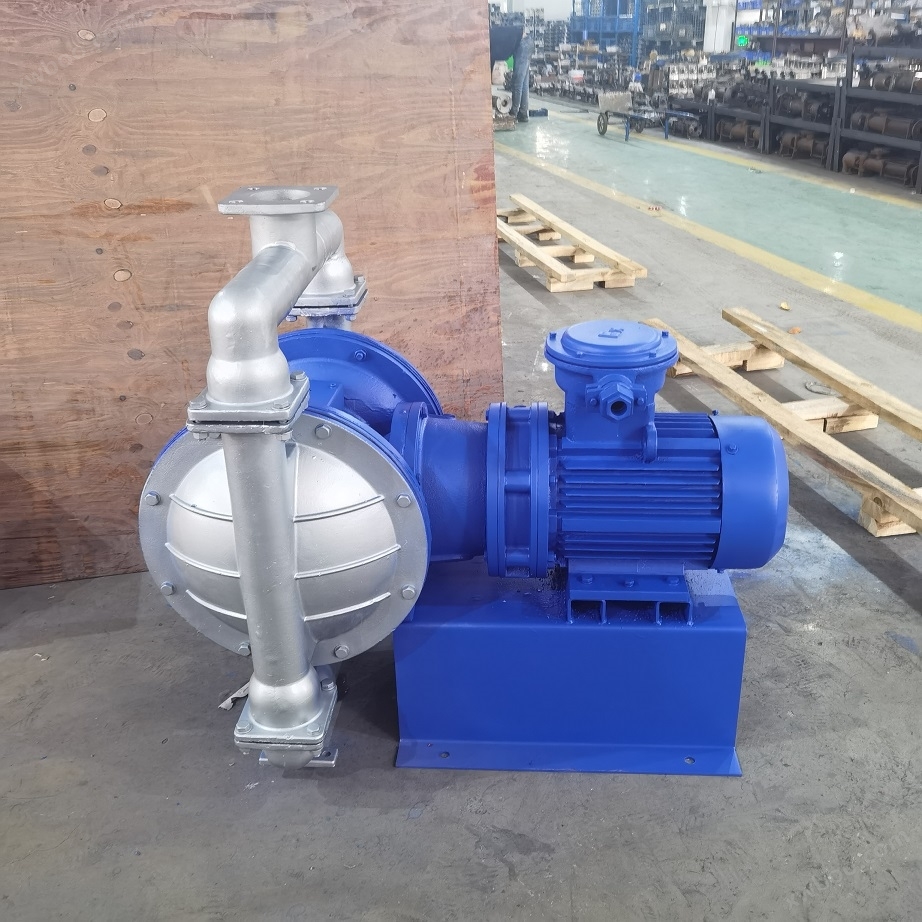

樣品圖片
