FB、AFB型耐腐蝕化工泵

簡要描述：流量：3.6～200m3/h；揚程：15～64m；轉速：2900r/min；功率：0.75～55KW；進口直徑：25～150mm；高工作壓力：2.0Mpa。

產品型號：FB、AFB型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：936

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

詳細介紹

耐腐蝕化工泵概述

FB型耐腐蝕泵|耐腐蝕化工泵是單級單吸懸臂式耐腐蝕離心泵，本廠吸取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。FB型耐腐蝕泵適用輸送不含固體顆粒，有腐蝕性液體。被輸送介質溫度為-20℃～105℃，雙端面密封冷裝置可輸送介質溫度為-20℃～+280℃，泵的進口壓力不能大于0.2Mpa，F(xiàn)B型耐腐蝕泵廣泛用于石油、化工、冶金、合成纖維、制藥、食品、釀造、環保、廢水處理等工業部門，F(xiàn)B型耐腐蝕泵|耐腐蝕化工泵也可供工礦企業及城市供水、排水之用。

泵的結構

泵的旋轉方向：

自吸入口向電機端看為順時針方向旋轉。

泵與電機是通過彈性聯軸器安裝在同一個底座上。

泵的軸封裝置采用葉輪減壓和單或雙端面機械密封結構，軸承體內注J30潤滑油，并配有油標。

耐腐蝕化工泵技術參數

流量：3.6～200m3/h；

揚程：15～64m；

轉速：2900r/min；

功率：0.75～55KW；

進口直徑：25～150mm；

高工作壓力：2.0Mpa。

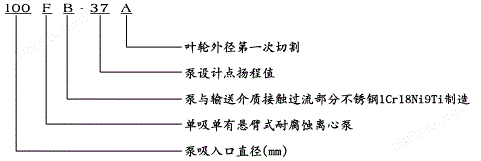

耐腐蝕化工泵型號意義

例：100FB-37A

100-泵吸入口徑

F-單吸單級懸臂式耐腐蝕離心泵。

B-泵與輸送介質接觸過流部分為不銹鋼1Cr18Ni9Ti制造。

37-泵設計點揚程值

A-葉輪外徑第一次切割。

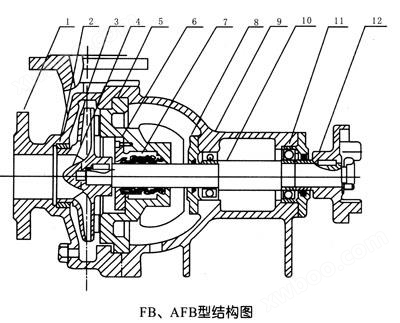

耐腐蝕化工泵結構圖

1	泵殼
2	密封環
3	葉輪
4	葉輪螺母
5	泵蓋
6	密封蓋
7	機械密封
8	軸承蓋
9	軸承體
10	泵軸
11	軸承
12	聯軸節

耐腐蝕化工泵性能參數

型號	流量		揚程 m	轉速 r/min	效率 %	汽蝕余量 (NPSH)r m	配用功率 (比重r13)
型號	m3/h	L/S	揚程 m	轉速 r/min	效率 %	汽蝕余量 (NPSH)r m	配用功率 (比重r13)
25FB-16	3.6	1	16	2900	35	4	0.75
25FB-25	3.6	1	25	2900	30	4	1.5
25FB-40	3.6	1	40	2900	25	4	2.2
40FB-16	7.2	2	16	2900	50	4	2.2
40FB-20	7.2	2	20	2900	45	4	2.2
40FB-25	7.2	2	25	2900	40	4	3
40FB-40	7.2	2	40	2900	35	4	3
50FB-16	14.4	4	16	2900	62	3.5	3
50FB-25	14.4	4	25	2900	54	3.5	4
50FB-40	14.4	4	40	2900	40	3.5	5.5
65FB-25	28.8	8	25	2900	63	3.5	5.5
65FB-30	28.8	8	30	2900	60	3.5	7.5
65FB-40	28.8	8	40	2900	58	3.5	7.5
80FB-25	54.4	15	16	2900	70	3	5.5
80FB-30	54.4	15	25	2900	68	3	7.5
80FB-40	54.4	15	40	2900	66	3	15
100FB-25	100.8	28	25	2900	75	3	15
100FB-40	100.8	28	40	2900	70	3	22
100FB-65	100.8	28	64	2900	65	3	40
150FB-25	190	53	25	2900	80	2.35	22
150FB-40	190	53	40	2900	75	2.35	40
