歡迎訪問浙江揚子江泵業有限公司網站！

當前位置：首頁   >  產品中心  >  化工泵系列 > IHF型氟塑料化工泵

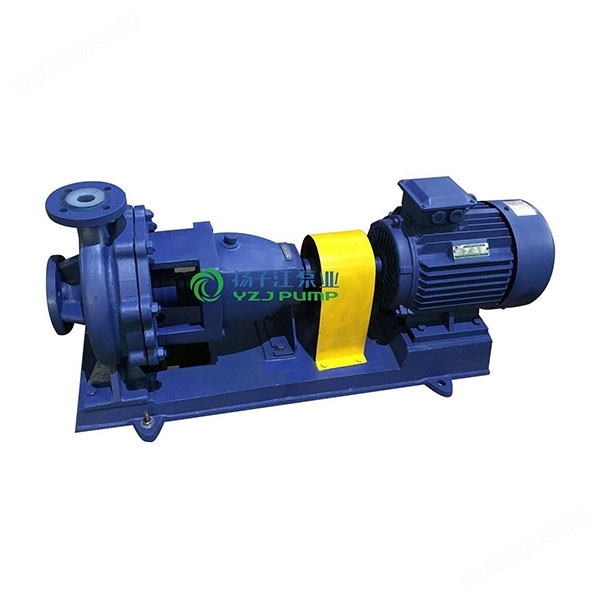

IHF型氟塑料化工泵

簡要描述：流量：6.3～400m3/h； 揚程：5～132m； 轉速：2900、1450r/min； 功率：0.55～110KW； 進口直徑：50～200mm； 高工作壓力：1.6Mpa。

  • 產品型號：IHF型
  • 廠商性質：生產廠家
  • 更新時間：2024-11-05
  • 訪  問  量：955
IHF型氟塑料化工泵

產品分類

Product Category

相關文章

Related Articles

詳細介紹

IHF型氟塑料化工泵概述

IHF型氟塑料化工泵為單級單吸式氟塑料合金化工離心泵，是按國際標準設計并結合非金屬泵的加工工藝設計生產的，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為-85℃-200℃等優點。

IHF型氟塑料化工泵產品特點

      IHF型氟塑料離心泵的泵體材質采用金屬外殼內襯聚全氟乙丙烯（F46）、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99.9%氧化鋁陶瓷或炭化硅，動環采用四氟填充材料或炭化硅。其特點是該泵結構先進合理，耐腐蝕強，密封性能?chē)?yán)密可靠，工作穩定，噪音低，使用壽命長。

IHF型氟塑料化工泵產品用途

廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。本泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前先進的耐腐蝕裝備之一。

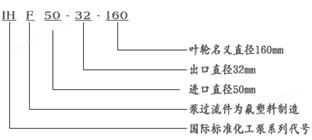

IHF型氟塑料化工泵型號意義



IHF型氟塑料化工泵技術參數

流量：6.3～400m3/h；

揚程：5～132m；

轉速：2900、1450r/min；

功率：0.55～110KW；

進口直徑：50～200mm；

高工作壓力：1.6Mpa。

性能參數


型號 轉速 (r／min) 流量 揚程 (m) 效率 (％) 功率(KW) 必需汽 蝕余量 (m) 葉輪直徑 (mm) 重量 (kg)
(m3／h) (L／s) 軸功率 電機功率
IHF32-25-125   2900   3.5 5 6.5 0.97 1.39 1.80 21 20 18 40 44 42 0.50 0.62 0.76   1.5     2.3     128     80
1450 1.75 2.5 3.25 0.49 0.69 0.90 5.25 5 4.5 37 40 38 0.068 0.085 0.105 0.75 2.3 128 75
IHF32-25-125A   2900 3.1 4.5 5.8 0.06 1.25 1.61 17.6 16 14.4 38 41 40 0.70 0.48 0.57   1.1     2.3     115     75
IHF32-25-160   2900   3.5 5 6.5 0.97 1.39 1.80 33 32 30 34 40 42 0.93 1.10 1.26   2.2     2.3     162     90
1450   1.75 2.5 3.25 0.49 0.69 0.90 8.25 8 7.5 30 38 40 0.13l 0.143 0.166 0.75 2.3 162 75
  IHF32-25-160A     2900   3.1 4.5 5.8 0.86 1.25 1.61 29 28 26 30 35 36 0.8l 0.97 1.14   1.5     2.3     152     80
IHF40-32-125   2900   4.4 6.5 8.3 1.22 1.80 2.31 21 20 18 40 45 43 0.63 0.79 0.95   2.2     2.5     128     90
1450 2.2 3.25 4.15 0.60 0.90 1.15 5.25 5 4.5 37 41 40 0.085 0.108 0.127   0.75     2.5     128     75
  IHF40-32-125A     2900   3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 38 42 40 0.49 0.58 0.72   1.5     2.5     115     80
IHF40-32-160   2900   4.4 6.5 8.3 1.22 1.80 2.31 33 32 30 34 40 39 1.16 1.42 1.71   2.2     2.5     162     90
1450 2.2 2.5 3.25 0.60 0.90 1.15 8.25 8 7.5 33 36 37 0.14 0.15 0.18 0.75 2.5 162 75
  IHF40-32-160A     2900   3.9 5.6 7.4 1.08 1.56 2.06 29 28 26 32 38 37 0.96 1.23 1.41   1.5     2.5     152     80
IHF50-32-125     2900   8.8 12.5 16.3 1.08 1.56 2.06 21.5 20 17.5 45 54 53 1.15 1.26 1.47   2.2     3.0     128     90
1450   4.4 6.25 8.15 17 1.74 2.26 5.37 5 4.37 37 46 45 0.17 0.18 0.22   0.75     3.0     128     75
  IHF50-32-125A     2900   8 11 14.5 2.22 3.05 4.03 17 16 14 42 52 51 0.88 0.92 1.08   1.5     3.0     115     80
IHF50-32-160   2900 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 41 48 47 1.93 2.27 2.84   4     3.0     160     120
1450 4.4 6.25 8.15 1.2 1.74 2.26 8.25 8 7.5 31 41 42 0.31 0.33 0.39   0.75     3.0     160     90
  IHF50-32-160A     2900   8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 39 47 46 1.16 1.88 2.34   3     3.0     150     l00
IHF50-32-200 2900 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 34 42 41 3.70 4.10 5.20 7.5 3.0 190 150
1450 4.4 6.25 8.15 1.2 1.74 2.26 13 12.5 12 25 33 36 0.62 0.65 0.74 1.5 3.0 190 100


型號 轉速 (r／min) 流量 揚程 (m) 效率 (％) 功率(KW) 必需汽 蝕余量 (m) 葉輪 直徑   重量 (kg)
  (m3／h)   (1／s)   軸功率   電機功率
  IHF50-32-200A     2900   8.2 11.7 15.2 2.28 3.25 4.22 45 44 42 31 40 39 3.24 3.50 4.45   5.5     3.0     178     130
IHF50-32-250   2900   8.8 12.5 16.3 2.44 3.47 4.53 82 80 76 27 35 34 7.30 7.80 10   11     3.0     250     220
1450 4.4 6.25 8.15 1.2 1.74 2.26 20.5 20 19 20 27 30 1.22 1.26 1.40 2.2   3.0 250 100
  IHF50-32-250A     2900   8.2 11.7 15.2 2.28 3.25 4.22 7l 70 68 25 34 33 4.53 6.56 8.52   7.5     3.0     235     170
IHF65-50-l25 2900 17.5 25 3 4.86 6.94 9.0 21.5 20 17.5 56 64 63 1.83 2.13 2.42 3 3.5 128 100
1450 8.75 12.5 16 2.43 3.47 4.44 5.37 5 4.37 45 57 58 0.28 0.30 0.33 0.75 3.5 128 80
IHF65-50-125A 2900 15.6 22.3 29 4.33 6.19 8.1 17 16 14 53 62 61 1.36 1.57 1.79 2.2 3.5 115 90
IHF65-50-160 2900 17.5 25 32 4.86 6.94 9.0 33 32 27.5 50 59 57 3.15 3.69 4.20 5.5 3.5 160 145
1450 8.75 12.5 16 2.43 3.47 4.44 8.25 8 6.87 40 53 51 0.49 0.51 0.59 1.1 3.5 160 90
  IHF65-50-160A     2900   16.4 23.3 30.4 4.56 6.5 8.44 29 28 24 48 58 56 2.70 3.10 3.54   4     3.5     150     130
IHF65-40-200   2900 17.5 25 32 4.86 6.94 9.0 52 50 45.5 45 54 54 5.50 6.30 7.35   11     3.5     195     225
1450 8.75 12.5 16 2.43 3.47 4.44 13 12.5 11.4 36 46 47 0.86 0.93 1.05 1.5   3.5 195 100
IHF65-40-200A 2900 16.4 23.3 30.4 4.56 6.5 8.44 46 44 40 43 53 52 4.30 5.00 5.20 7.5 3.5 183 170
IHF65-40-250     2900   17.5 95 32 4.86 6.94 9.0 82 80 76 39 50 52 10.10 10.90 12.74   18.5     3.5     250     240
1450 8.75 12.5 16 2.43 3.47 4.44 20.5 20 19 32 42 44 1.52 1.62 1.88 3 3.5 250 130
  IHF65-40-250A     2900   16.4 23.3 30.4 4.56 6.5 8.44 71 70 68 36 48 50r- 8.80 9.30 11.25   15     3.5     235     230
IHF80-65-125   2900   35 50 65 9.72 13.9 18.1 21.5 20 17 64 69 67 3.20 3.95 4.50   5.5     4.0     134     150
1450 17.5 25 32.5 4.86 6.9 9.0 5.37 5 4.25 54 64 62 0.47 0.53 0.6l 1.1 4.0 134 90
  IHF80-65-125A     2900   31 45 58 8.6 12.5 16.1 17 16 14 62 68 67 2.30 2.88 3.30   4     4.0     120     130
  IHF80-65-160     2900   35 50 65 9.72 13.9 18.1 33 32 27.5 60 68 67 5.24 6.41 7.27   11     4.0     165     220


型號 轉速 (r／min) 流量   揚程 (m) 效率 (％) 功率(KW) 必需汽 蝕余量 (m) 葉輪直 徑 重量 (kg)
(m3／h) (l／s) 軸功率 電機功率
  IHF80-65-160     1450   17.5 25 32.5 4.86 6.9 9.0 8.25 8 6.88 50 62 61 0.78 0.88 1.00   1.5     4.0     165     100
IHF80-65-160A 2900 31 45 58 8.6 12.5 16.1 29 28 24 58 67 66 4.10 5.12 5.34 7.5 4.0 165 190
IHF80-50-200 2900 35 50 65 9.72 13.9 18.1 52 50 45.5 52 64 65 9.53 10.64 12.39 15 4.0 197 230
1450 17.5 2532.5         4.86 6.9, 9.0 13 12.5 11.38 51 59 58 1.21 1.44 1.74 3 4.0 197 130
  IHF80-50-200A     2900   31 45 58 8.6 12.5 16.1 46 44 40 50 63 62 7.35 8.56 10   11     4.0     185     220
IHF80-50-250   2900   35 50 65 9.72 13.9 18.1 82 80 72 40 50 51 19.40 21.80 25   30     4.0     248     400
1450   17.5 25 32.5 4.86 6.9 9.0 20.5 20 18 40 50 51 2.40 2.70 3.12 4 4.0 248 145
IHF80-50-250A 2900 31 45 58 8.6 12.5 16.1 71.5 70 63 39 50 51 15.40 17.60 19.90 22 4.0 232 310
IHF100-80-125 2900 70 100 130 19.4 27.8 36.1 23 20 14 70 75 65 6.26 7.26 7.63 11 5.0 136 220
1450 35 50 65 9.7 13.9 18.0 5.75 5 3.5 65 70 64 0.85 0.97 0.98 1.5 4.5 136 100
  IHF100-80-125A     2900   62.6 89 116 17.4 24.7 32.2 18 16 11 68 73 65 4.50 5.30 5.74   7.5     5.0     122     200
IHF100-80-160   2900   70 100 130 19.4 27.8 36.1 34 32 24 68 74 65 9.53 11.78 13.03   15     5.0     170     230
1450 35 50 65 9.7 13.9 18.0 8.5 8 6.5 60 68 67 1.35 1.60 1.69 2.2 4.5 170 110
  IHF100-80-160A     2900   65.4 93.5 121 18.2 26 33.6 32 28 21 66 73 65 8.60 9.30 10.6   11     5.0     159     220
IHF100-65-200   2900   70 100 130 19.4 27.8 36.1 52 50 42 64 72 71 15.50 18.91 20.94   30     5.0     210     400
1450   35 50 65 9.7 13.9 18.0 13 12.5 10.5 60 68 63 2.06 2.50 2.95 4 4.5   210   140
IHF100-65-200A 2900 65.4 93.5 121 18.2 26 33.6 46 44 37 63 71 70 13 15.02 17.40 22 5.0 197 310
IHF100-65-250     2900   70 100 130 19.4 27.8 36.1 87 80 68 62 69 68 26.60 31.60 35   45     4.0     255     450
1450 30 50 60 8.33 13.9 16.7 21.2 20 18.5 58 63 62 3.00 4.30 4.72 5.5 4.5   255 170
  IHF100-65-250A     2900   65.4 93.5 121 16.2 26 33.6 76.5 70 59 60 68 67 20.25 26.2 28   37     4.5     238     410

型   號

轉速 n=2900 r/min

轉速 n=1450 r/min

流 量
    (m3/h)

揚 程
    m

電機功率
  KW

汽蝕余量

效率

(%)

流 量m3/h

揚 程
    m

電機

功率
  KW

汽蝕余量

(m)

效率(%)

IHF40-25-125

6.3

20

1.5

3.0

51

3.6

5

0.37

3.0

42

IHF40-25-160

6.3

32

2.2

3.0

46

3.6

8

0.55

3.0

45

IHF40-25-200

6.3

50

4

3.0

39

3.6

12.5

0.75

3.0

41

IHF40-25-250

6.3

80

7.5

3.0

41

3.6

20

1.5

3.0

49

IHF50-32-125

12.5

20

2.2

3.0

51

6.3

5

0.55

3.0

45

IHF50-32-160

12.5

32

4

3.0

46

6.3

8

0.55

3.0

40

IHF50-32-200

12.5

50

7.5

3.0

39

6.3

12.5

1.1

3.0

33

IHF65-50-125

25

20

3

3.5

62

12.5

5

0.55

3.5

55

IHF65-50-160

25

32

5.5

3.5

57

12.5

8

1.1

3.5

51

IHF65-40-200

25

50

11

3.5

52

12.5

12.5

1.5

3.5

46

IHF65-40-250

25

80

18.5

3.5

50

12.5

20

3

3.5

43

IHF65-40-315

30

127

30

3.5

52

12.5

32.3

5.5

3.5

37

IHF80-65-125

50

20

5.5

4.0

69

25

5

1.1

4.0

64

IHF80-65-160

50

32

11

4.0

67

25

8

1.5

4.0

62

IHF80-50-200

50

50

15

4.0

63

25

12.5

2.2

4.0

57

IHF80-50-250

50

80

30

4.0

66

25

20

5.5

4.0

51

IHF100-80-125

100

20

11

4.5

77

50

5

1.5

4.5

74

IHF100-80-160

100

32

15

4.5

73

50

8

2.2

4.5

69

IHF100-65-200

100

50

30

4.5

73

50

12.5

5.5

4.5

68

IHF100-65-250

100

80

55

4.5

73

50

20

11

4.5

68

IHF125-80-160

160

32

30

5.0

70

80

8

5.5

5.0

74

IHF125-100-200

200

50

55

5.0

65

100

12.5

11

5.0

71

IHF125-100-250






100

20

15

5.0

73

IHF125-100-315






100

32

18.5

5.0

73

IHF150-125-250






200

20

22

5.0

73

IHF150-125-315






200

32

45

5.0

73

IHF200-150-250






400

20

55

5.5

74

IHF200-150-315






400

32

75

5.5

74

IHF250-200-315






700

32.3

55

7.5

75

IHF300-250-315






900

32.3

75

8.0

70

IHF400-300-315






1000

15

110

6.0

80

注：如用戶所需參數不在此表范圍，可根據用戶要求予以調整

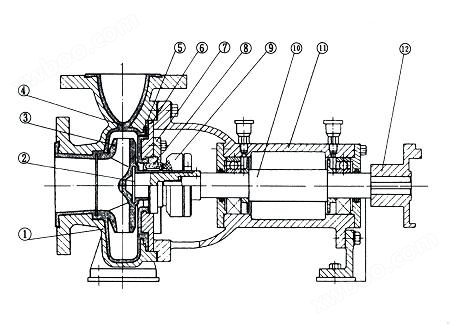

結構圖


序號 名稱 材料
1 泵體 HT200
2 葉輪骨架 45#鋼
3 葉輪 聚全氟乙丙烯
4 泵體襯里 聚全氟乙丙烯
5 泵蓋襯里 聚全氟乙丙烯
6 泵蓋 HT200
7 機封蓋壓 1Cr18Ni9Ti
8 靜環 99.9%氧化鋁陶瓷
9 動環 填充四氟乙烯
10 泵軸 3Cr13
11 軸承體 HT200
12 聯軸器 HT200

安裝注意事項

1．泵的安裝是否合理，對泵的正常運行與使用壽命有極其重要影響，故安裝和校正必須仔細進行。

2．對照安裝尺寸預埋好底腳螺栓，做好混凝土基礎工作。

3．待基礎水泥凝固后，將泵安裝基礎上，應用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正直至水平，調妥后擰緊底腳螺母。

4．檢查泵的轉動部件是否有卡住擦碰現象，應嚴格檢查泵軸與電機的同軸度，  可用薄片調整使其同心，后用手轉動聯軸器，轉動輕松均勻無擦碰現象則為正常。

5．泵的吸人和吐出管路應有各自的支架，不允許管路的重量直接由泵來承受，  以免把泵壓壞。

6．泵的安裝位置高于液面(在泵的吸程允許范圍內)時，應在吸人管路端部安裝上底閥，并在排出管路上設置灌液螺孔或閥門，供泵起動前灌液之用；泵的安裝位置低于液面時，應在吸人管路上按裝控制閥門和過濾裝置，  以防止雜物吸人泵內，過濾面積應大于管路面積的3-4倍。

7．揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥，以防止突然停機時的水錘破壞。

8．必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。
