GW型防爆管道式無堵塞排污泵

簡要描述：GW型防爆管道式無堵塞排污泵用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。

產品型號：GW型
廠商性質：生產廠家
更新時間：2024-11-05
訪問 量：952

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

詳細介紹

管道式無堵塞排污泵概述

GW型立式管道排污泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

管道式無堵塞排污泵適用范圍

GW系列管道式無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。

管道式無堵塞排污泵使用條件

A、管道排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。

B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。

C、鑄鐵材質的使用范圍這PH5～9。

D、不銹鋼材質可使用一般腐蝕性介質。

E、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。

注：用戶如有特殊的溫度，介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。

管道式無堵塞排污泵產品特點

1、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。

2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。

3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。

4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。

5、泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。

6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。

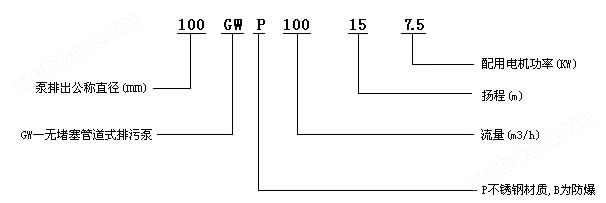

管道式無堵塞排污泵型號意義

GW型管道排污泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。

GW型管道排污泵結構圖

管道式無堵塞排污泵性能參數

序號	型號	口徑 (mm)	流量（m3/h）	揚 程	轉 速（r/min）	功率	效率（%）	水泵電器控制器	自動耦合器配WQ
1	25GW8-22-1.1	25	8	22	2825	1.1	38.1	QZD-1.1	/
2	32GW12-15-1.1	32	12	15	2825	1.1	40	QZD-1.1	/
3	40GW15-15-1.5	40	15	15	2840	1.5	45.1	QZD-1.5	40
4	40GW15-30-2.2	40	15	30	2840	2.2	18	QZD-2.2	40
5	50GW20-7-0.75	50	20	7	1390	0.75	54	QZD-0.75	40
6	50GW10-10-0.75	50	10	10	1390	0.75	56	QZD-0.75	50
7	50GW20-15-1.5	50	20	15	2840	1.5	55	QZD-1.5	50
8	50GW15-25-2.2	50	15	25	2840	2.2	56	QZD-2.2	50
9	50GW18-30-3	50	18	30	2880	3.0	58	QZD-3.0	50
10	50GW25-32-5.5	50	25	32	2900	5.5	53	QZD-5.5	50
11	50GW20-40-7.5	50	20	40	2900	7.5	55	QZD-7.5	50
12	65GW25-15-2.2	65	25	15	2840	2.2	52	QZD-2.2	50
13	65GW37-13-3	65	37	13	2880	3.0	55	QZD-3.0	65
14	65GW25-30-4	65	25	30	2890	4.0	58	QZD-4.0	65
15	65GW30-40-7.5	65	30	40	2900	7.5	56	QZD-7.5	65
16	65GW35-50-11	65	35	50	2930	11	60	QZD-11	65
17	65GW35-60-15	65	35	60	2930	15	63	QZD-15	65
18	80GW40-7-2.2	80	40	7	1420	2.2	52	QZD-2.2	65
19	80GW43-13-3	80	43	13	2880	3.0	50	QZD-3.0	80
20	80GW40-15-4	80	40	15	2890	4.0	57	QZD-4.0	80
21	80GW65-25-7.5	80	65	25	2900	7.5	56	QZD-7.5	80
22	100GW80-10-4	100	80	10	1440	4.0	62	QZD-4.0	80
23	100GW110-10-5.5	100	110	10	1440	5.5	66	QZD-5.5	100
24	100GW100-15-7.5	100	100	15	1440	7.5	67	QZD-7.5	100
25	100GW85-20-7.5	100	85	20	1400	7.5	68	QZD-7.5	100
26	100GW100-25-11	100	100	25	1460	11	65	JJ1-11	100
27	100GW100-30-15	100	100	30	1470	15	66	JJ1-26	100
28	100GW100-35-18.5	100	100	35	1460	18.5	65	JJ1-18.5	100
29	125GW130-15-11	125	130	15	1460	11	62	JJ1-11	100
30	125GW130-25-15	125	130	20	1440	15	63	JJ1-15	125
31	150GW145-6-7.5	150	145	6	1470	7.5	63	QZD7.5	125
32	150GW180-15-15	150	180	15	1470	15	65	JJ1-15	150
33	150GW180-20-18.5	150	180	20	1470	18.5	75	JJ1-18.5	150
34	150GW180-25-22	150	180	25	1470	22	76	JJ1-22	150
35	150GW130-30-22	150	130	30	1470	22	75	JJ1-22	150
36	150GW180-30-30	150	180	30	970	30	73	JJ1-30	150
37	150GW200-30-37	150	200	30	970	37	70	JJ1-37	150
38	200GW300-7-11	200	300	7	1470	11	73	JJ1-11	150
39	200GW250-11-15	200	250	11	1470	15	74	JJ1-15	200
40	200GW400-10-22	200	400	10	1470	22	76	JJ1-22	200
41	200GW400-13-30	200	400	13	1470	30	73	JJ1-30	200
42	200GW250-11-15	200	250	15	1470	18.5	72	JJ1-18.5	200
43	200GW300-15-22	200	300	15	1470	22	73	JJ1-22	200
44	200GW250-22-30	200	250	22	1470	30	71	JJ1-30	200
45	200GW350-25-37	200	350	25	1470	37	75	JJ1-37	200
46	200GW400-30-55	200	400	30	1480	55	70	JJ1-55	200
47	250GW600-9-30	250	600	9	980	30	74	JJ1-30	250
48	250GW600-12-37	250	600	12	1480	37	78	JJ1-37	250
49	250GW600-15-45	250	600	15	1480	45	75	JJ1-45	250
50	250GW600-20-55	250	600	20	1480	55	73	JJ1-55	250
51	250GW600-25-75	250	600	25	1480	75	73	JJ1-75	250
52	300GW800-12-45	300	800	12	1480	45	76	JJ1-45	300
53	300GW500-15-45	300	500	15	980	45	70	JJ1-45	300
54	300GW800-15-55	300	800	15	980	55	73	JJ1-55	300
55	300GW600-20-55	300	600	20	980	55	75	JJ1-55	300
56	300GW800-20-75	300	800	20	980	75	78	JJ1-75	300
57	300GW950-20-90	300	950	20	980	90	80	JJ1-90	300
58	300GW1000-25-110	300	1000	25	980	110	82	JJ1-110	300
59	300GW1100-10-55	300	1100	10	980	55	84.5	JJ1-55	300
60	350GW1500-15-90	350	1500	15	980	90	83.1	JJ1-90	350
61	350GW1200-18-90	350	1200	18	980	90	83.2	JJ1-90	350
62	350GW1100-28-132	350	1100	28	740	132	78.5	JJ1-132	350
63	350GW1000-36-160	350	1000	36	740	160	82.1	JJ1-160	350

GW型立式管道排污泵安裝與使用

1.首先檢查外部緊固件是否在運輸中松動。

2.檢查電源電壓是否符合電機銘牌要求。

3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。

4.將泵安裝好、開機運轉。好能將泵底腳螺絲裝上。

檢查與維修

1.泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。

2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。

3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。

4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。

常見故障原因

1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。

2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。

3.絕緣電阻低，周?chē)h(huán)境潮濕，機械密封嚴重漏水。

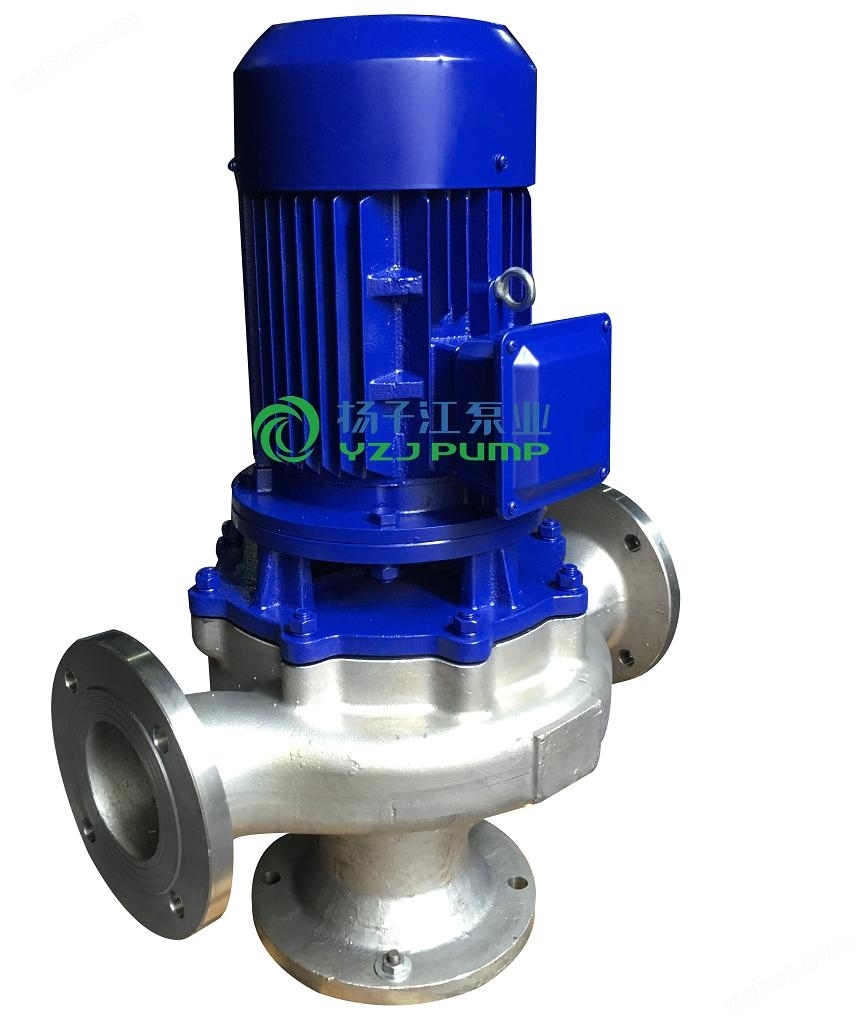

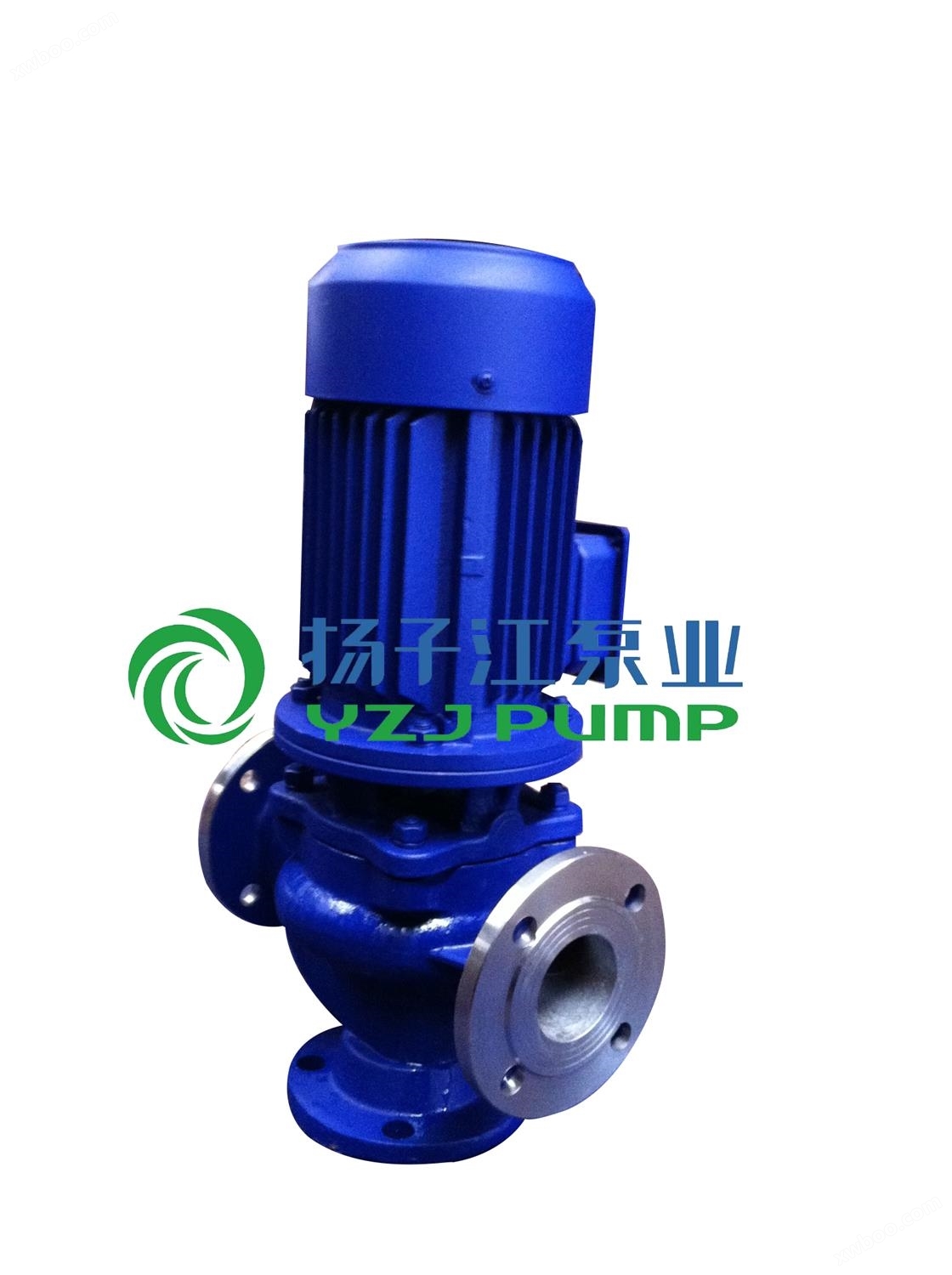

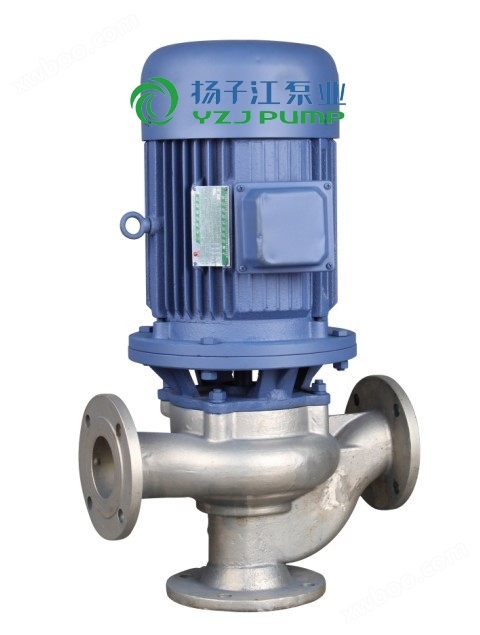

產品圖：
