歡迎訪問浙江揚子江泵業有限公司網站！

當前位置：首頁   >  產品中心  >  離心泵系列 > ISG系列單級單吸立式管道離心泵

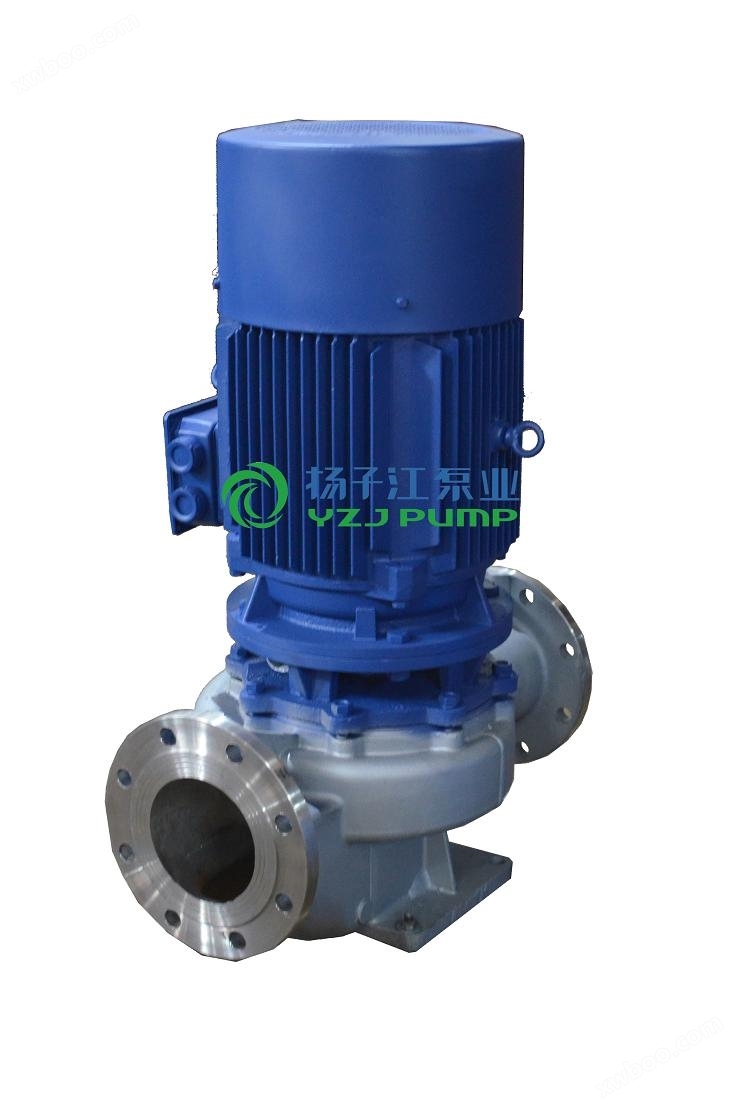

ISG系列單級單吸立式管道離心泵

簡要描述：ISG型系列單級單吸管道離心泵,是本單位科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成,同時根據使用溫度、介質等不同在lSG型基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。

  • 產品型號：ISG系列
  • 廠商性質：生產廠家
  • 更新時間：2024-11-05
  • 訪  問  量：959
ISG系列單級單吸立式管道離心泵

詳細介紹

單級立式離心泵概述

ISG型系列單級單吸管道離心泵,是本單位科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成,同時根據使用溫度、介質等不同在lSG型基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。


單級立式離心泵產品特點

1、清水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、清水泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6、可根據管路布置的要求采用泵的豎式和橫式安裝。


單級立式離心泵工作條件

1、吸入壓力≤1． 0MPa，或泵系統高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。>

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。>

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。


單級立式離心泵主要用途

①ISG型立式管道離心泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度T＜80℃。

②IRG(GRG)型立式熱水(高溫)循環泵廣泛適用于:能源、冶金、化工、紡織、造紙,以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵,IRG型使用溫度T＜120℃,GRG型使用溫度T＜240℃。

③IHG型立式管道化工泵,供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金電力、造紙、食品制藥和合成纖維等部門,使用溫度為-20℃～+120℃。

④YG型立式管道油泵,供輸送汽油、煤油、柴油等石油產品,被輸送介質溫度為-20℃～+120℃。

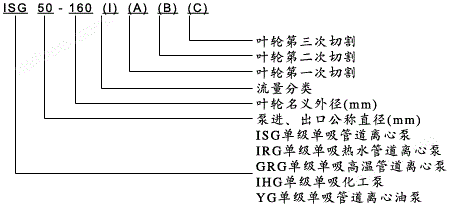

型號意義

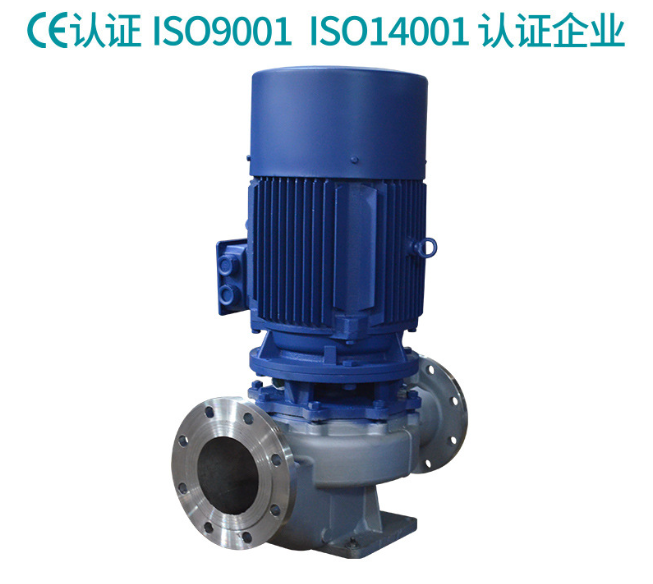

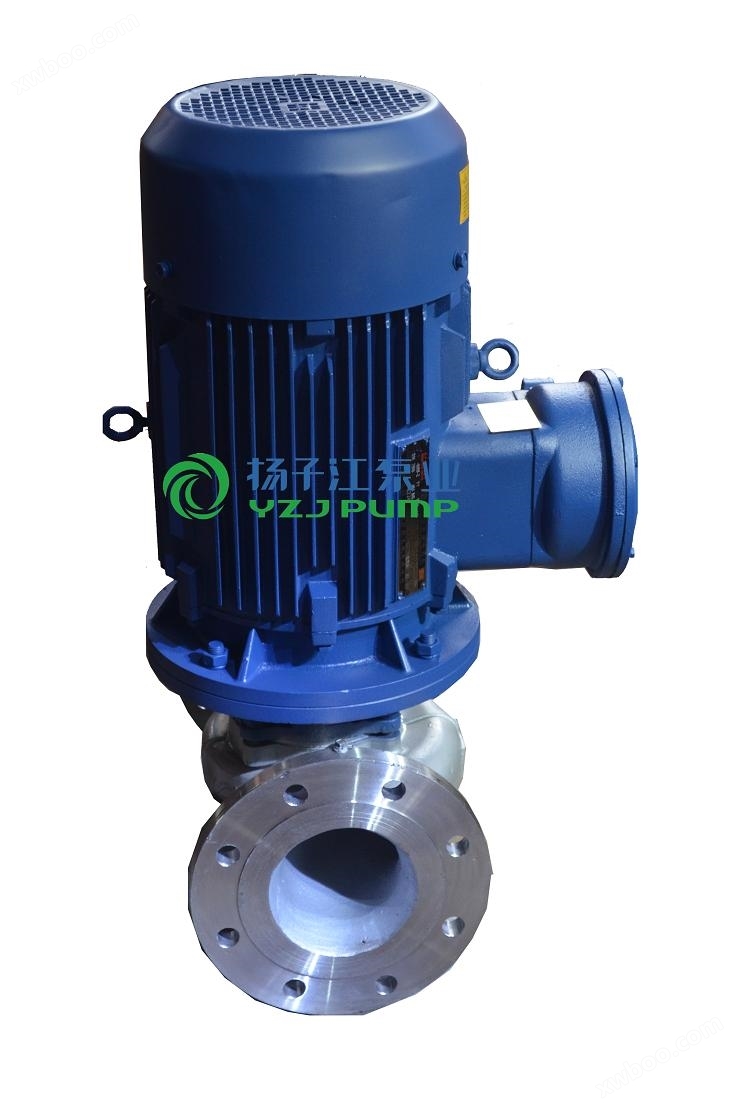

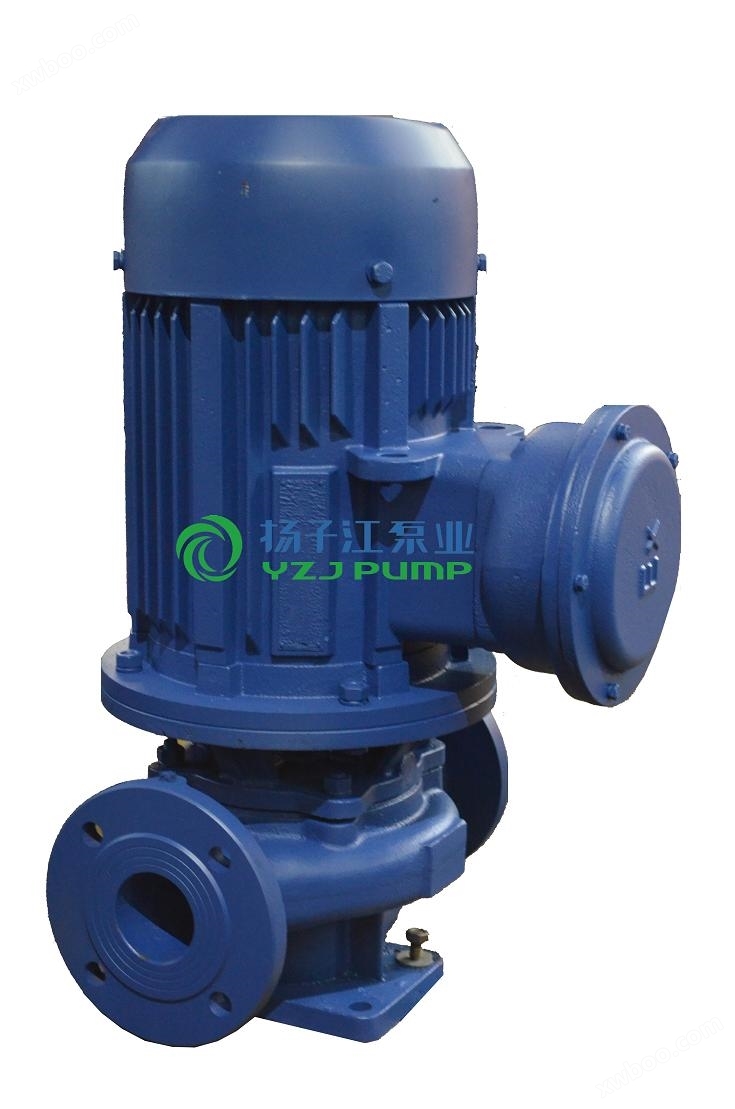

產品實拍圖


單級立式離心泵性能參數

型 號 流量 揚程
(m) 		效率
(%) 		轉速
(r/min) 		電機功率
(kw) 		汔蝕余量
(NPSH)r 		重量
(kg)
m3/h L/s
15-80 1.1
1.5
2.0 		0.3
0.42
0.55 		8.5
8
7 		26
34
34 		2800 0.18 2.3 17
20-110 1.8
2.5
3.3 		0.5
0.69
0.91 		16
15
13.5 		25
34
35 		2800 0.37 2.3 25
20-160 1.8
2.5
3.3 		0.5
0.69
0.91 		33
32
30 		19
25
23 		2900 0.75 2.3 29
25-110 2.8
4
5.2 		0.78
1.11
1.44 		16
15
13.5 		34
42
41 		2900 0.55 2.3 26
25-125 2.8
4
5.2 		0.78
1.11
1.44 		20.6
20
18 		28
36
35 		2900 0.75 2.3 28
25-125A 2.5
3.6
4.6 		0.69
1.0
1.28 		17
16
14.4 		35 2900 0.55 2.3 27
25-160 2.8
4
5.2 		0.78
1.11
1.44 		33
32
30 		24
32
33 		2900 1.5 2.3 39
25-160A 2.6
3.7
4.9 		0.12
1.03
1.36 		29
28
26 		31 2900 1.1 2.3 34
32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27
32-100(I) 4.4
6.3
8.3 		1.22
1.75
2.32 		13.2
12.5
11.3 		48
54
53 		2900 0.75 2.0 32
32-125 3.5
5
6.5 		0.97
1.39
1.8 		22
20
18 		40
44
42 		2900 0.75 2.3 28
32-125A 3.1
4.5
5.8 		0.86
1.25
1.61 		17.6
16
14.4 		43 2900 0.55 2.3 28
32-160 6.5 5 32 44 2900 1.5 2.3 39
32-160A 4 1.1 25 34 2900 1.1 2.0 38
32-160(I) 4.4
6.3
8.3 		1.22
1.75
2.32 		33.2
32
30.2 		34
40
42 		2900 2.2 2.0 4.7
32-200 4.5 12.5 50 32 2900 3 2.0 55
32-200(I) 4.4
6.3
8.3 		1.22
1.75
2.32 		50.5
50
48 		26
33
35 		2900 4 2.0 43
32-200A 2.8
4
5.2 		0.78
1.11
1.44 		44.6
44
42.7 		34
40
42 		2900 2.2 2.0 74


型 號 流量 揚程
(m) 		效率
(%) 		轉速
(r/min) 		電機功率
(kw) 		汔蝕余量
(NPSH)r 		重量
(kg)
m3/h L/s
50-160(I) 17.5
25
32.5 		4.68
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4.0 2.5 72
50-160(I)A 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 3.0 2.5 71
50-160(I)B 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 2.2 2.5 59
50-200(I) 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 2.5 108
50-200(I)A 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 5.5 2.5 107
50-200(I)B 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 4 2.5 100
50-250(I) 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15.0 2.5 175
50-250(I)A 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11.0 2.5 165
50-250(I)B 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 7.5 2.5 165
50-315(I) 17.5
25
32.5 		4.86
6.94
9.03 		128
125
122 		30
40
44 		2900 30.0 2.5 310
50-315(I)A 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		30
40
44 		2900 22 2.5 245
50-315(I)B 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 2.5 215
50-315(I)C 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15.0 2.5 195
65-100 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5

67
69
69

2900 1.5 2.5 46
65-100A 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1 2.5 41
65-125 17.5
25
32.5 		4.86
6.94
9.03 		21.6
20
18 		60
68
67 		2900 3 2.5 58
65-125A 15.6
22.3
29 		4.33
6.19
8.1 		17
16
14.4 		58
66
65 		2900 2.2 2.5 49
65-160 17.5
25
32.5 		4.86
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4.0 2.5 75
65-160A 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 3 2.5 75
65-160B 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 2.2 2.5 63
65-200 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 2.5 107
65-200A 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 5.5 2.5 107
65-200B 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 4 2.5 100
65-250 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15 2.5 180
65-250A 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11 2.5 170
65-250B 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 7.5 2.5 170
65-315 17.5
25
32.5 		4.86
6.94
9.03 		127
125
122 		32
40
44 		2900 30 2.5 320
65-315A 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		32
40
44 		2900 22 2.5 255
65-315B 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 2.5 225
65-315C 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15 2.5 205
65-100(I) 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3 3.0 63
65-100(I)A 31.3
44.7
58 		8.7
12.4
16.1 		11
10
8 		66
72
69 		2900 2.2 3.0 53
65-125(I) 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5 3.0 99
65-125(I)A 31.3
45
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4 3.0 78
65-160(I) 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		2900 7.5 3.0 103
65-160(I)A 32.7
46.7
61 		9.1
13
16.9 		30.6
28
24 		62
70
69 		2900 5.5 3.0 103
65-160(I)B 30.3
43.3
56.3

8.4
12.0
15.6

26
24
21 		69 2900 4 3.0 97
65-200(I) 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15 3.0 176
65-200(I)A 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11 3.0 166
65-200(I)B 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5 3.0 114
65-250(I) 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22 3.0 235
65-250(I)A 32.5
46.7
61

9.0
13.0
16.9

73
70
63 		52
59
60 		2900 18.5 3.0 205
65-250(I)B 30
43.3
56 		8.3
12
15.6 		62
60
54 		58 2900 15 3.0 180
65-315(I) 35
50
65 		9.72
13.9
18.1 		128
125
121 		44
54
57 		2900 37 3.0 350
65-315(I)A 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
106.4 		43
54
57 		2900 30 3.0 335
65-315(I)B 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30 3.0 335
65-315(I)C 29
41
53.6 		8.1
11.4
14.9 		87
85
83 		51 2900 22 3.0 270
80-100 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3 3.0 63
80-100A 31.3
44.7
58 		8.7
12.5
16.1 		11
10
8 		66
72
69 		2900 2.2 3.0 54
80-125 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5 3.0 99
80-125A 31.3
45
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4 3.0 79
