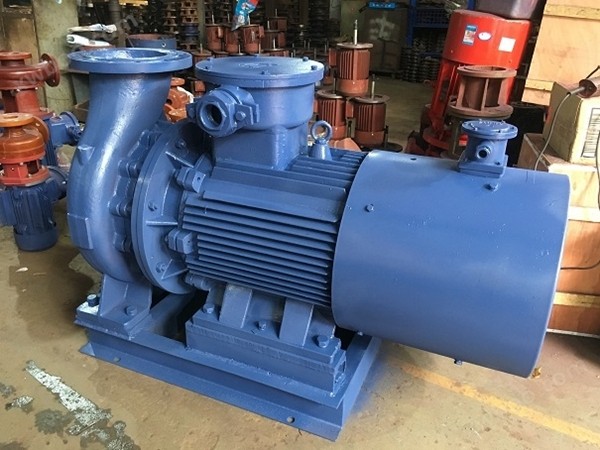

臥式管道離心泵是在吸收國內外同類產品新技術的基礎上，臥式管道離心泵采用國內通用離心泵之性能參數，自行研制開發的新一代節能、環保臥式離心泵。該泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業高水平。該泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用

　　臥式管道離心泵結構特點：

　　1.電動機：直接與水泵聯接傳送動力，采用電機。

　　2.泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。

　　3.擋水圈：防止因密封漏水而使電機進水。

　　4.機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。

　　5.取壓塞：可安裝壓力表直觀監控泵的正常運行

　　6.泵體：壓出塞和吸入室采用水力模型設計而成，既美觀又，設有安裝底腳，便于安裝和運行穩固。

　　7.放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。

　　8.葉輪：設備采用新的水力模型設計而成，具有率，可靠性好等特點。

　　臥式管道離心泵使用操作方法：

　　一、使用條件：

　　1.直聯式泵的過流液體溫度不得超過90℃，軸承托架式泵的過流液體溫度不得超過105℃。

　　2.由于到目前為止適應任何介質、濃度、溫度使用的材料，故用戶所輸送介質的腐蝕性、使用條件均不應超出本泵使用的范圍。

　　3.本產品提出的技術數據均為常溫清水作介質測定，如輸送介質不是常溫清水時，水泵性能將會發生變化，敬請用戶作出適當調整。

　　二 、安裝說明：

　　1.泵裝置的輸送管道聯接處，特別是輸入管道的聯接處必須聯接可靠，密封良好。

　　2.HYL型泵如安裝高于抽吸液面時，吸入管進水口應安裝底閥，HYLZ自吸泵在自吸范圍內吸入管不必安裝底閥。

　　3.所輸送液體如混有竹、木、石、金屬等體積過大或過長的硬物時，吸入管進水口處必須裝上濾網，以免上述之物體被吸入泵內造成卡死葉輪損壞電機或水泵零件。

　　4.水泵裝置一般應有過載與短路保護裝置，如保險絲及過流繼電器，并應根據電機標牌的電流調整保護裝置的設定位。

　　三、使用步驟：

　　1.在啟動前，應先對泵腔灌滿液體，嚴禁泵腔內液體不足而啟動。

　　2.使用前，應確認電動機轉向無誤才可使用，半開式葉輪結構泵的正確轉向為：面向電機尾部觀看，電動機風葉應順時針方向旋轉，閉式葉輪結構泵的正確轉向為：面向電動機尾部觀看，電動機風葉應逆時針方向旋轉，試驗起動以電動為宜。

　　3.帶軸承托架式水泵在使用前應給軸承托架腔內架入30號潤滑油，油位因保持在油鏡中線以下，僅可見油以上，嚴禁缺油、導致?lián)p壞軸承。

　　4.應注意檢查軸封情況，如發現泄漏嚴重，應停機修復，避免液體滲入電機內腔損壞電動機。
